ผลกระทบต่อมอเตอร์เหนี่ยวนำไฟฟ้า 3 เฟส เมื่อแรงดันไฟฟ้าไม่สมดุล
โดย : Admin


เรียบเรียงโดย : สุชิน นายเอ็นจิเนียร์






 ผลกระทบที่มีต่อมอเตอร์เมื่อแรงดันไม่สมดุลย์ (Effect of Voltage Unbalance on Motor Performance)


      ความไม่สมดุลย์ของแรงดันไฟฟ้าเป็นเรื่องที่สำคัญที่ไม่ควรมองข้าม  เพราะความไม่สมดุลย์ที่เกิดขึ้นเพียงเล็กน้อย จะส่งผลกระทบอย่างมากต่ออุปกรณ์ไฟฟ้า โดยเฉพาะมอเตอร์ไฟฟ้า3 เฟส  นั่นคือเมื่อแรงดันทีจ่ายป้อนให้กับมอเตอร์แบบสามเฟสหรือหลายเฟสไม่เท่ากัน หรือไม่สมดุลย์  จะมีผลทำให้เกิดกระแสไม่สมดุยล์ในขดลวดของมอเตอร์      กล่าวคือเมื่อแรงดันที่สมดุลย์เพียงเปอร์เซ็นต์น้อยๆถูกจ่ายให้กับมอเตอร์  จะมีผลทำให้เกิดความไม่สมดุลย์ของกระแสอย่างมาก    และนอกจากนั้นจะทำให้อุณหภูมิที่เพิ่มขึ้นช่วงมอเตอร์รันในสภาวะที่กำลังขับโหลดมีค่าเพิ่มขึ้นสูงกว่ามอเตอร์รันในเงื่อนไขเดียวกันในขณะที่แรงดันสมดุลย์ปกติทั่วไป





จะต้องทำอย่างไรเมื่อแรงดันไม่สมดุลย์

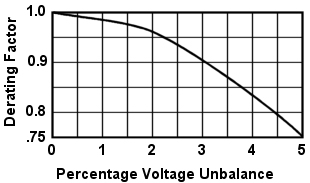

     มอเตอร์กระแสสับชนิดสามเฟส หรือหลายเฟสโดยทั่วไปจะถูกออกแบบมาใช้งานได้ตามโหลดพิกัดได้ดีก็ต่อเมื่อแรงดันที่ขั้วต่อมอเตอร์มีความสมดุลย์ หรือคลาดเคลื่อนไม่เกิน 1 เปอร์เซ็นต์  และจะไม่แนะนำให้ใช้งานเมื่อแรงดันไม่สมดุลย์หรือคลาดเคลื่อนเกิน 5 เปอร์เซ็นต์  ดังนั้นหากเกิดกรณีที่แรงดันที่ขั้วต่อมอเตอร์ไม่สมดุลย์   การใช้งานมอเตอรจะต้องทำการลดพิกัดกำลังตามสัดส่วนเพื่อลดความเสียหายของมอเตอร์  โดยเทียบกับแฟคเตอร์ที่ใช้เป็นตัวคูณดังกราฟต่อไปนี้







ตัวอย่าง :  การคำนวนหาเปอร์เซ็นต์ความไม่สมดุลย์ของแรงดันไฟฟ้า  เมื่อกำหนดให้แรงดันแต่ละเฟส (RST) มีค่าดังต่อไปนี้    460,  467, และ 450 โวลท์ ตามลำดับ


            1)   หาแรงดันเฉลี่ยของทั้งสามเฟส  =   (460 + 467 + 450) / 3   =   459 Volt.

             2)   หาความค่าคลาดเคลื่อนสูงสุด (Maximum deviation) เมื่อเทียบกับค่าเฉลี่ย  =   459- 450 = 9

            3)     คำนวนหาเปอร์เซ็นแรงดันที่ไม่สมดุลย์  (Percent Unbalance)  = 100 x 9/495 = 1.96 เปอร์เซ็น


                    อ้างอิงตาม : NEMA Standards MG 1 14.35.










========================================================
