การสตาร์ทอินดักชั่นมอเตอร์แบบสตาร์ – เดลต้า (Y-∆)

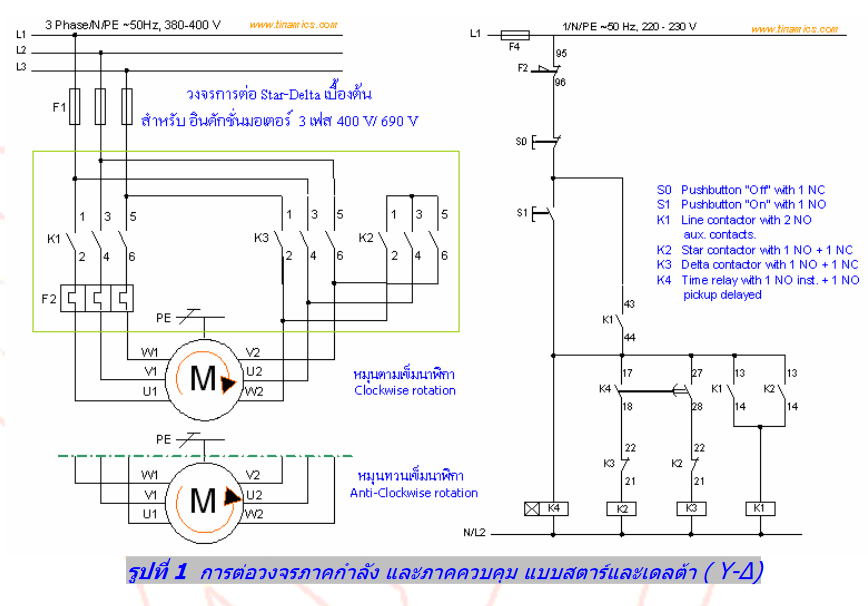

วิธีการการสตาร์ทอินดักชั่นมอเตอร์แบบสตาร์ – เดลต้า (Y-∆) เป็นอีกวิธีที่ง่ายและสามารถลดกระแสขณะสตาร์ทได้ดีขึ้นซึ่งมอเตอร์ที่จะนํามาสตาร์ทแบบ Y-∆ได้ขดลวดสเตเตอร์จะต้องถูกออกแบบให้ทํางานที่พิกัดขดลวดเป็นขดเฟสที่ต่อแบบ∆เช่นมอเตอร์ชนิด 400 VD/ 690 VY ในขณะทําการสตาร์ทขดลวดมอเตอร์จะถูกต่อแบบ Y ทําให้ค่าแรงดันตกคร่อมที่ขดลวดลดลงเหลือเพียง 57% เมื่อแรงดันตกคร่อมลดลงส่งผลทําให้กระแสสตาร้ทจะลดลงและแรงบิดล็อกโรเตอร์ก็จะลงไปด้วยประมาณ 1 ใน 3 ของค่าที่ต่อแบบ∆หลังจากนั้นเมื่อความเร็วรอบมอเตอร์เข้าใกล่พิกัดก็จะต่อกลับกลายเป็นแบบ∆ที่ระบบไฟฟ้า 400 V ดังแสดงในรูปที่ 1 วงจร
กําลังและวงจรควบคุมของวงจร Star (Y) – Delta (∆)
CR: ดูรายละเอียดแบบเชิงลึกได้ที่ลิงค์ต่อไปนี้
http://www.tinamics.com/download/tinamics_com/star-delta.pdf
