แรงบิด

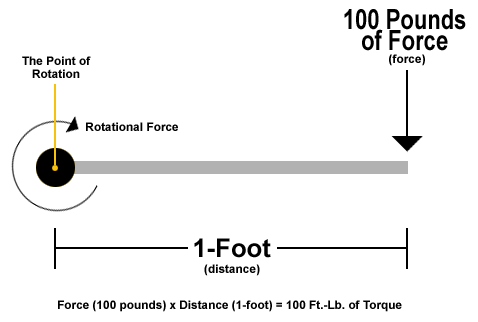

แรงบิดคือ แรงบิดตัวของแกนหมุนใดๆ มีหน่วยวัดได้หลายแบบ แต่ที่นิยมก็มี 3 แบบ คือ
ฟุต-ปอนด์ (ft lb): โดยตัวเลขที่บอกจะเป็นความยาวของรัศมีการหมุน ที่มีแรงผลัก 1 ปอนด์
นิวตัน-เมตร (Nm): โดยตัวเลขที่บอกจะเป็นแรงผลักในหน่วย นิวตัน ที่รัศมีการหมุน 1 เมตร
กิโลกรัม-เมตร (kgf m): โดยตัวเลขที่บอกจะเป็นแรงผลักในหน่วย กิโลกรัม ที่รัศมีการหมุน 1 เมตร
ซึ่งทั้งสามระบบการวัดแรงบิด มีความสัมพันธ์กันดังนี้
1 ฟุต-ปอนด์ = 0.737265 นิวตัน-เมตร
1 กิโลกรัม-เมตร = 9.8 นิวตัน-เมตร

เมือ่
- τ is the torque vector and τ is the magnitude of the torque,
- r is the displacement vector (a vector from the point from which torque is measured to the point where force is applied), and r is the length (or magnitude) of the lever arm vector,
- F is the force vector, and F is the magnitude of the force,
- × denotes the cross product,
- θ is the angle between the force vector and the lever arm vector.
|
|
|
| |
N cm |
Nm |
kp cm |
kp m |
p cm |
oz in |
in lb |
ft lb |
| N cm |
1 |
10-2 |
1.019x10-1 |
1.019x10-3 |
101.972 |
1.41612 |
8.850x10-2 |
7.375x10-3 |
| Nm |
100 |
1 |
10.1972 |
1.019x10-1 |
10197.2 |
141.612 |
8.85075 |
7.375x10-1 |
| kp cm |
9.80665 |
9.806x10-2 |
1 |
10-2 |
1000 |
13.8874 |
8.679x10-1 |
7.233x10-2 |
| kp m |
980.665 |
9.80665 |
100 |
1 |
105 |
1388.74 |
86.7962 |
7.23301 |
| p cm |
9.806x10-3 |
9.806x10-5 |
10-3 |
10-5 |
1 |
1.388x10-2 |
8.679x10-4 |
7.233x10-5 |
| oz in |
7.061x10-1 |
7.061x10-3 |
7.200x10-2 |
7.200x10-4 |
72.0078 |
1 |
6.25x10-2 |
5.208x10-3 |
| in lb |
11.2985 |
1.129x10-1 |
1.15212 |
1.152x10-2 |
1152.12 |
16 |
1 |
8.333x10-2 |
| ft lb |
135.582 |
1.35582 |
13.8225 |
1.382x10-1 |
13825.5 |
192 |
12 |
1 |
| SI unit - Newton meter (Nm) |
| to convert from : |
to: |
multiply by: |
| lbf ft |
Nm |
1.356 |
| lbf in |
Nm |
0.1129 |
| ozf in |
Nm |
7.062x10-3 |
| Nm |
lbf ft |
0.7375 |
| Nm |
lbf in |
8.857 |
| Nm |
ozf in |
141.6 |
| kgf m |
Nm |
9.8067 |
| kp m |
Nm |
9.8067 |
|
