Voltage Divider Circuit
โดย : Admin
วงจรแบ่งแรงดันไฟฟ้า ( Voltage Divider Circuit) คืออะไร ?
CR:https://circuitdigest.com/calculators/voltage-divider-calculator
วงจรแบ่งแรงดันไฟฟ้า ( Voltage Divider Circuit) หมายถึงวงจรที่ประกอบด้วยความต้านทาน 2 ตัวขึ้นไปต่ออนุกรมกัน ( Series) อยู่ระหว่างแหล่งจ่ายแรงดันไฟฟ้า( Power Supply) ซึ่งค่าความต้านทานในวงจร
จะทำหน้าที่แบ่งแรงดันไฟฟ้าในวงจร
โดยทั่ว ๆ ไปแล้ววงจรแบ่งแรงดันไฟฟ้าพัฒนามาจากกฎของโอห์ม เพียงแต่การคิดแรงดันไฟฟ้าตกคร่อมตัวต้านทานแต่ละตัวใช้วิธีของวงจรแบ่งแรงดันไฟฟ้า จะรวดเร็วและสะดวกกว่ากฎของโอห์ม ซึ่งก็แยกออกเป็นแบ่งออกได้เป็น 2 แบบ ดังนี้ :
1. วงจรแบ่งแรงดันที่ไม่มีโหลด (Unloaded Voltage Divider)
2. วงจรแบ่งแรงดันที่มีโหลด (Load Voltage Divider)
วงจรแบ่งแรงดันไฟฟ้าที่ไม่มีโหลด

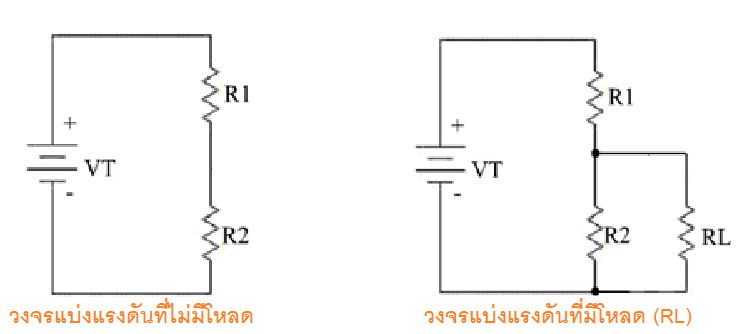

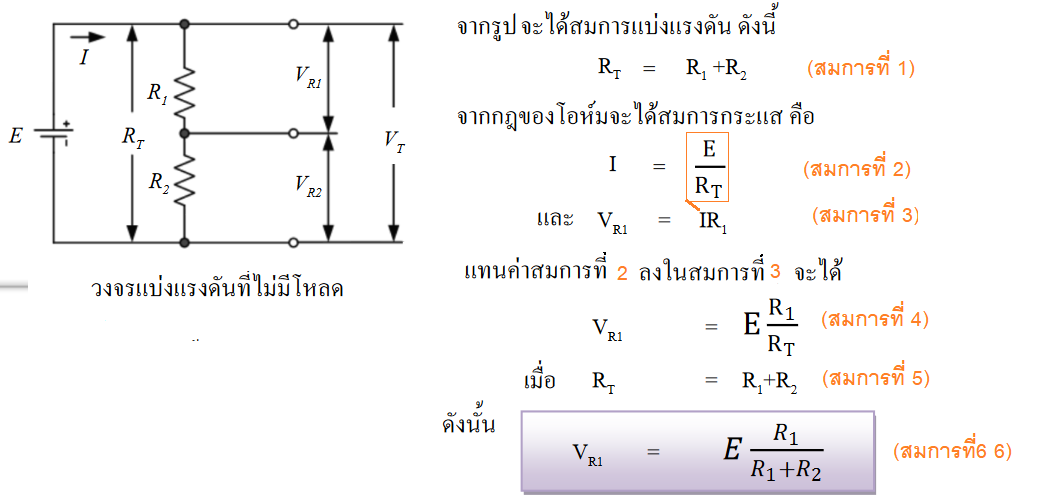

เป็นวงจรในสภาวะที่ยังไม่ต่อโหลดเข้ากับแหล่งจ่ายแรงดันไฟฟ้า โดยจะมีตัวต้านทานต่ออนุกรมอยู่กับวงจร ในสภาวะนี้ยังไม่มีกระแส ไฟฟ้าจ่ายสู่โหลด (Load) ที่ต่ออยู่ภายนอกตามลักษณะดังรูป

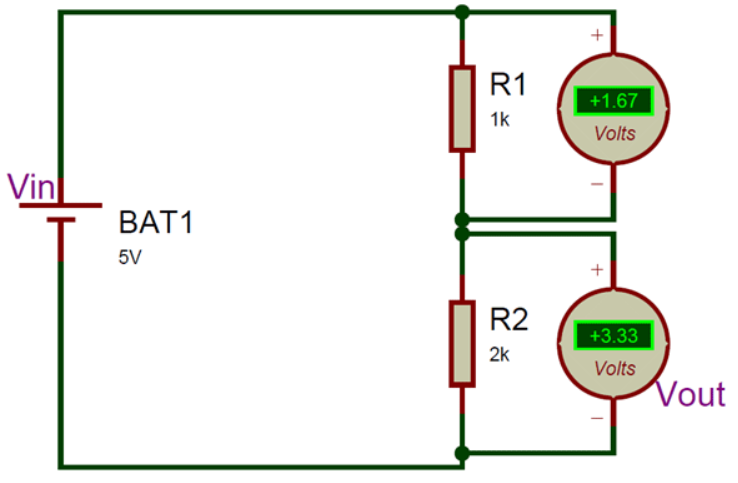

ชมคลิปตัวอย่างการคำนวนโจทย์วงจรแบ่งแรงดัน
วงจรแบ่งแรงดันที่มีโหลด

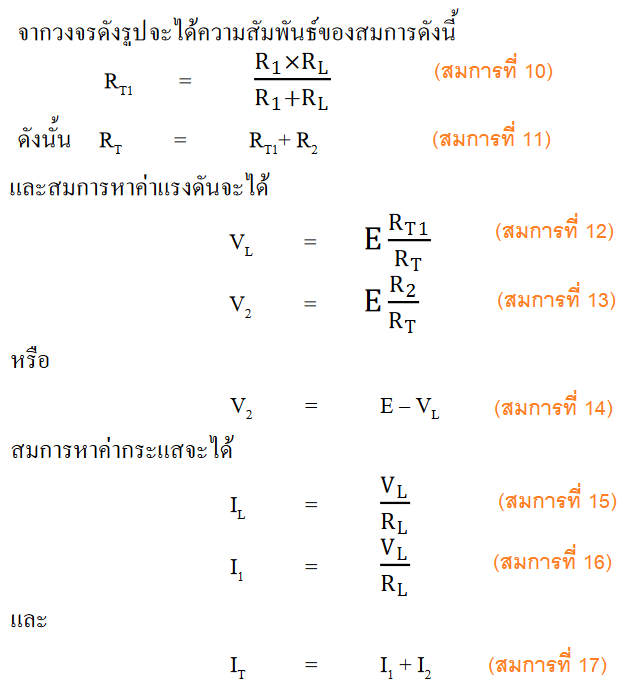

เป็นสภาวะของวงจรที่ต่อโหลด ( Load) เข้ากับแหล่งจ่ายแรงดันไฟฟ้า ซึ่งจะทำให้มีกระแสไฟฟ้าไหลในวงจรเกิดขึ้น โดยกระแสที่ไหลผ่านความต้านทานแต่ละตัวที่ทำหน้าที่แบ่งแรงดันวงจร ซึ้่งเรียกว่า กระแสบรีดเดอร์ (Bleeder Current) ซึ่งในวงแบ่งแรงดันนี้ ค่ากระแสบรีดเดอร์ควรมีค่าน้อยประมาณ 10 – 20
เปอร์เซ็นต์ของกระแสโหลด ซึ่งจะมีการต่อวงจรดังนี้
========================================================
