» Webboard » มอเตอร์ การควบคุมมอเตอร์ และ ไดร์ฟ
24/09/2559 13:17 น. , อ่าน 2,615 ครั้ง
Bookmark and Share
สอบถามวงจรสตาร์ทjockey pump
golfza
24/09/2559
13:17 น.

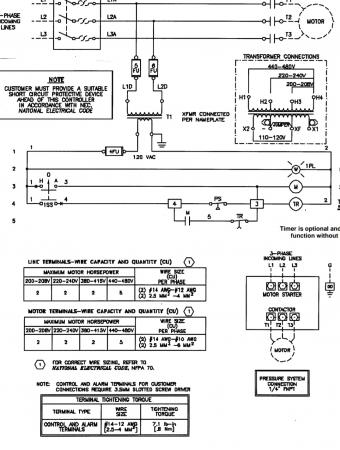

ผมต่อตามวงจรนี้ี้ี้ั๊ั๊ัปั๊มทำำำงานตามเพรชชอร์สวิททำให้startและstopถี่ไม่หน่วงเวลาstart
ความคิดเห็นทั้งหมด 4 รายการ |
ความคิดเห็นที่ 1
golfza
24/09/2559
13:24 น.

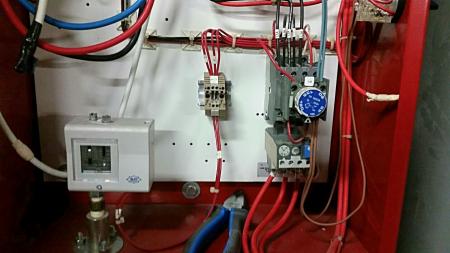

รูปที่ต่อหน้างานจริง
ความคิดเห็นที่ 2
ช่างซ่อมมอเตอร์
25/09/2559
07:59 น.
เขียนปัญหามาสั้นไปหน่อย เข้าใจว่า ปั้มทำงานตามคำสั่ง Pressure Switch โดยไม่มีการหน่วงเวลาใดๆ

จากวงจรจะเห็นได้ว่า Tr คือหน้าคอนแทคประเภท รอเวลาเปิดวงจร เป็นการกำหนดเวลา น้อยที่สุดที่ปั้มต้องทำงาน โดยนับเริ่มจากเมื่อ Pressure Switch ต่อวงจร เมื่อ Pressure Switch เริ่ม ทริกวงจรไปแล้ว ถึงแม้กลับไปสู่สถานะ Open ( Low Pressure) Pump ก็ยังจะทำงานต่อไป โดยอาศัยสัญญาณที่มาทางฝั่ง หน้าคอมแทค M ผ่านมาทาง TR มาจ่ายคอนแมค M แทน และรอจนกว่าจะถึงเวลาที่กำหนดที่ Timer ถึงจะตัดวงจรออก

ต้นเหตุที่น่าจะเกิด คือ สายเข้าขั้ว TR หลุดหลวม หรือเลือกใช้ หน้าคอนแทคของ Timer ผิด อาจจะไปใช้ Instant Contact(ทำงานทันที) แทน Delay Contact(รอเวลาทำงาน)

ช่างซ่อมมอเตอร์
www.csmt-shop.com
ความคิดเห็นที่ 3
golfza
25/09/2559
12:21 น.
 ขอบคุณมากครับพอได้ไอเดียแล้ววงจรinter lockน่าจะหลวมเลยทำๆหยุดๆตามเพรสเชอสวิท
ความคิดเห็นที่ 4
ช่างซ่อมมอเตอร์
25/09/2559
14:31 น.
ขอแก้ไขคำตอบที่ 2 "ถึงแม้กลับไปสู่สถานะ Open ( Low Pressure) Pump" หน่อยครับ

Pressure Switch ส่วนใหญ่จะเปิดวงจร( Open) เมื่อ High Pressure และจะ ปิดวงจร เมื่อ Low Pressure ซึ่งจะตรงข้ามกับที่เขียนไปก่อนหน้านี้ เดี๋ยวอ่านแล้วจะงง

รีบพิมพ์ไปหน่อย

ช่างซ่อมมอเตอร์
www.csmt-shop.com
