ปรับแต่ง Air Gap ให้สมดุลด้วยการต่อวงจรขดลวด
ช่างซ่อมมอเตอร์
15/09/2559
12:31 น.
 คำถาม... หนังสือเก่าเล่มหนึ่ง กล่าวว่า การต่อวงจรภายในขดลวดแบบสมดุล ( Balance Connection )สามารถที่จะชดเชยการเกิดความไม่สมดุลของ Air Gap (ช่องว่างระหว่างสเตเตอร์กับโรเตอร์ ) อยากทราบว่าการต่อวงจรแบบนั้นสามารถช่วยได้อย่างไร

คำตอบ... Balance Connection เป็นชื่อที่ใช้เรียก equalizer ซึ่งเป็นสายต่อพ่วงระหว่างจุดต่อกึ่งกลางของกรุ๊ปคอยล์ของการต่อขดลวดแบบอนุกรมกันก่อนที่จะนำมาต่อขนานกันในแต่ละเฟส ในทางทฤษฏีจุดกึ่งกลางที่อยู่ระหว่างการต่ออนุกรมหล่านั้นจะมีค่าความต่างศักย์เท่ากัน และเมื่อตัวนำ equalizer ต่ออยู่ จะไม่มีกระแสไฟไหล แต่ถ้า Air Gap เกิดความไม่ดุล จะทำให้จุดกึ่งกลางของการต่ออนุกรมของกรุ๊ปคอยล์เหล่านั้นมีค่าความต่างศักย์เกิดขึ้น และมีผลทำให้เกิดกระแสไหล กระที่ไหลจะเป็นตัวปรับ ทำให้เกิดความสมดุลทางสนามแม่เหล็กของขดลวดที่มีผลมาจากการไม่สมดุลของ Air Gap
Balance Connection อาจจะถูกนำมาใช้ยกเว้นมอเตอร์ขนาดใหญ่ และมอเตอร์ที่มีความเร็วรอบต่ำ ( เช่น 600 รอบหรือน้อยกว่า ) ที่มีระยะ Air Gap ที่น้อยกว่าและมีความสมดุลมากกว่า มอเตอร์ขนาดเล็กและมอเตอร์ที่มีความเร็วรอบสูง

ช่างซ่อมมอเตอร์
www.csmt-shop.com
ความคิดเห็นทั้งหมด 1 รายการ |
ความคิดเห็นที่ 1
ช่างซ่อมมอเตอร์
15/09/2559
12:34 น.

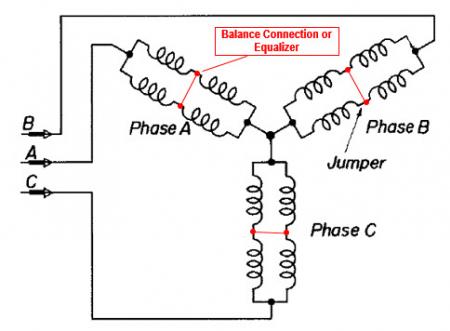

วงจรขดลวดมอเตอร์ที่มีการต่อ Equalizer เพื่อแก้ไขการไม่สมดุลของช่องว่างระหว่างแกนเหล็กสเตเตอร์และโรเตอร์

ช่างซ่อมมอเตอร์
www.csmt-shop.com
