» Webboard » มอเตอร์ การควบคุมมอเตอร์ และ ไดร์ฟ

23/10/2556 18:22 น. , อ่าน 47,628 ครั้ง

วิธีตั้ง overload ที่ถูกต้องทำอย่างไรครับ

หลง
23/10/2556
18:22 น.

วิธีตั้ง overload ที่ถูกต้องทำอย่างไรครับ
มอเตอร์ 30HP ต่อแบบสตาร์-เดลต้าครับ

ความคิดเห็นทั้งหมด 8 รายการ |

ความคิดเห็นที่ 1

23/10/2556
22:55 น.

ต้องพิจารณาการติดตั้งโอเวอร์โหลดด้วยว่าติดตั้งในตำแหน่งใด เป็นกระแสไลน์หรือกระแสเฟส มอเตอร์30Hp กระแส full load อยู่ที่ประมาณ43.2A เอา 43.2หาร1.732=24.9ให้ตั้งโอเวอร์โหลดที่24.9Aเป็นกระแสเฟส แต่ถ้าติดตั้งโอเเวอร์โหลดเมื่อออกจากจากใต้เบรกเกอร์หรืออาจจะเป็นมอเตอร์เบรคเกอร์แบบมีโอเวอร์โหลดในตัวให้ตั้ง43.2A เป็นกระแสไลน์
ip = iL/1.732

ความคิดเห็นที่ 2

หลง
24/10/2556
19:28 น.

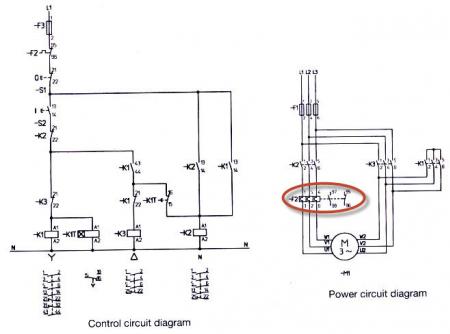

overload ติดตั้งที่ main magnetic contactor ในรูปที่วงไว้ ควรตั้งที่ 24.9amp
ไช่ไหมครับ จำเป็นมากครับตอนนี้มอเตอร์ที่ทำงานไหม้บ่อยมาก ผมกำลังไล่ปรับ overload
ปรับมากไปกลัวไม่ตัดปรับน้อยไปกลัวตัดบ่อย ผมความรู้น้อยจึงอยากให้พวกพี่วิศวกรแนะนำ

ความคิดเห็นที่ 3

24/10/2556
20:02 น.

ในกรณีที่มอเตอร์ต่อแบบ สตาร์-เดลต้า ถ้าโอเวอร์โหลดติดตั้งที่ main magnetic contactor ให้นำกระแส Full load ของมอเตอร์หารด้วย 1.732 จะได้กระแสที่ตั้ง โอเวอร์โหลดครับ ถ้ามอเตอร์สตาร์ทตรงให้ปรับตั้งโอเวอร์โหลดตามกระแส Full load ปกติครับ มอเตอร์30HP ควรตั้ง 24.9A หรือถ้าปรับจุดทศนิยมยากให้ตั้งน้อยลงมาหน่อยนึงประมาณ24A ครับ

ความคิดเห็นที่ 4

หลง
25/10/2556
19:18 น.

ขอบคุณครับ ละเอียดมากเลยครับ

ความคิดเห็นที่ 5

หลง
25/10/2556
19:37 น.

อีกนิดครับ full load จาก name plate หรือจากที่เราวัดครับ จาก name plate 59 amp แต่จากที่ผมเอา clip amp คล้อง ขณะมี load ตอนต่อ star=46 amp delta=22 amp ครับ

ความคิดเห็นที่ 6

ช่างซ่อมมอเตอร์
26/10/2556
09:29 น.

ลองเข้าไปดูลิงค์ด้านล่าง เพื่อจะเป็นประโยชน์ครับ

http://www.9engineer.com/index.php?m=webboard&a=show&topic_id=8122

ความคิดเห็นที่ 7

หลง
26/10/2556
18:28 น.

ขอบคุณพี่ช่างซ่อมมอเตอร์ครับ ผมอ่านกระทู้ที่พี่ให้แล้ว มันดูเป็นวิชาการมากไป ผมความรู้น้อยอ่านแล้วงง ผมชอบแบบ สก๊อตอีซี่ อีซี่มวกๆ ขอยึดตามพี่ nam ละกันพี่เขาบอกวิธีคำนวนง่ายๆ ไม่ต้องมีวิชาการมากนัก

ความคิดเห็นที่ 8

admin
18/03/2564
08:51 น.
