เรื่องของ HEATER และ วงจรควบคุมอุณหภูมิ SSR+ Temp.Control
Run AND Run
06/01/2556
00:47 น.

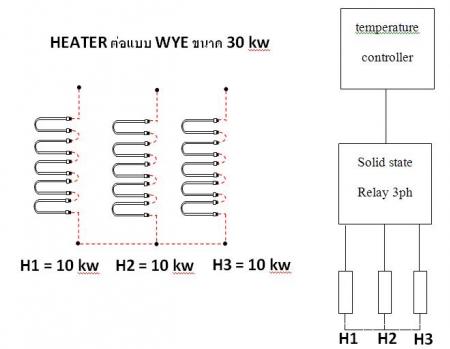

สวัสดีครับ ผมมีคำถามเกี่ยวกับเรื่องการต่อโหลด 3 เฟสแบบ Y ครับ โดยโหลดเป็น HEATER (Resistive load) ครับโดยผมกำลังสร้างตู้อบเรซิน จากการคำนวนต้องใช้ฮีตเตอร์ทั้งหมด 30 Kw โดยเลือกใช้ระบบ 3 เฟส ต่อแบบ Y กระแสโหลด = 45.5A โดยแบ่ง HEATER ออกแบ่ง 3 เฟสๆ ละ 10kw แต่ละเฟสมี HEATER ต่ออนุกรมกันตามภาพเพื่อให้ได้ 10kw ในแต่ละเฟสตามภาพ มีข้อสงสัยดังนี้ครับ

1. ในชุด HEATER 10 kwแต่ละชุด HEATER ที่นำมาต่ออนุกรมกันผมตองสั่งทำเป็นแบบที่ใช้กับแรงดัน 220V ใช่หรือไม่
2. ในส่วนของการ ON-OFF HEATER ผมใช้ตัว TEMP.CONTROL ควบคุมแบบ PID และสั่งให้ SOLID STATE RELAY แบบ 3ph ON-OFF HEATER แสดงว่า การทำงานของ SSR เป็นแบบ ON-OFF ใช่ไหม หรือ มันมีแบบที่สามารถปรับกำลังไฟฟ้่าของโหลดให้เปลี่ยนแปลงไปตามความเหมาะสมได้ ที่เรียกว่า Phase Angle Controller ใช่หรือไม่ครับ ถ้าตอนเลือกดูอุปกรณ์จากแคตตาล็อค ตัวไหนที่สามารถปรับหรี่ได้จะระบุว่าทำงานแบบ Phase Angle Controller มาเลยใช่ไหม ถ้าไม่ระบุแสดงว่าทำงานแค่ ON-OFF อย่างเดีวใช่ไหม ของความรู้เรื่องนี้ด้วยครับ

ขอคำชี้แนะด้วยครับ ไม่เคยจับด้านนี้เลย
ความคิดเห็นทั้งหมด 15 รายการ |
ความคิดเห็นที่ 1
ช่างวรเดช
06/01/2556
19:51 น.
 เห็นคำถามพอดีเคยทำมาก่อนเลยขออนุญาติวิศวกรใหญ่ตอบก่อน อิอิ

การที่จะควบคุมแบบPID -phase angle control
ตัว SolidState Relayหรือ Power SCR มันต้องการSignal เป็น Input Analog control
4-20mA , 0-10V , 1-5V
และมันต้องระบุรุ่นว่าเอาเป็นโหลด R หรือโหลด L


นั่นคือตัว ควบคุมอุณหภูมิต้องมี Analog Out ตามค่าที่ว่า ด้วย

หากเอาControllerรุ่นที่ออกเป็น หน้ารีเลย์ ON OFF เพียงอย่างเดียวหรือPULSE
อิอิ เหนื่อย อีกครับ

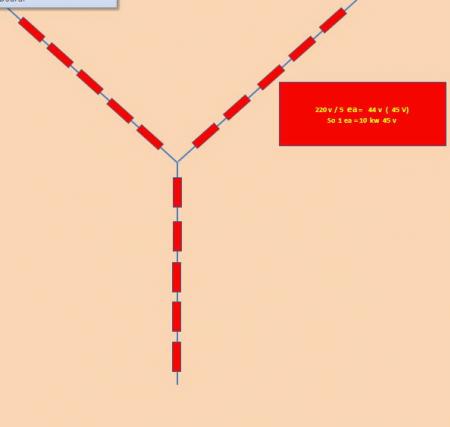

ส่วนเจ้าฮีตเตอร์อนุกรม = 240V/5ตัว = 44V
สั่งทำตัวละ10KW@50V=200A บรื๋ออออ
ฮ่าๆ
ทำไมไม่ขนานกันที่แรงดัน240Vครับ มันจะตัวเล็กกว่านะ

10KW/240V ~@42A/5ตัว =ตัวละประมาณ8.5Aที่ /240V แล้วเอามาต่อขนานกันครับ
มันก็จะได้เฟสละ10KW
อิอิ


หากงง มาก ติดต่อกันเพื่อความเข้าใจได้ครับอีกหลายทาง


ช่างวรเดช 0839921379
mr.worradej@hotmail.com
mdbpanel@hotmail.com
ความคิดเห็นที่ 2
acilis
07/01/2556
14:41 น.
แบบที่คุณคำนวณมา ผมขอแนะนำว่าใช้ แมกเนติค คอนแทคเตอร์เถอะครับ เลือกที่เป็น AC1 RESISTANCE LOAD กระแสสัก 250 แอมป์ ตัวเบิ้มเลยทีเดียวเชียว ไม่เป็นไร เดี๋ยวผมอธิบายต่อ เอาแบบอื่นดีกว่านะ ไปกันต่อเถอะ
ความคิดเห็นที่ 3
acilis
07/01/2556
14:47 น.
สิ่งที่สำคัญอีกอย่างของตู้อบคือ พัดลมหมุนเวียนอากาศนะครับ ความร้อนจะได้สม่ำเสมอกัน ผมขอแนะนำว่าเอาฮีตเตอร์มาต่อขนานกันแล้วต่อแบบสตาร์ ก็ได้ ให้แผ่น INSULATOR หน้าสัก 20-30 มิล เจาะรู ยึดฮีตเตอร์ ที่ขั้วต่อใช้แผ่นทองเหลือง หรือบัสบาร์ทองแดงจั๊มถึงกัน ถ้าใช้หางปลาย้ำกับสายทนความร้อน หางปลาจะเสียสภาพไปก่อนเพื่อน แบบนี้ง่ายดี และใช้กันในตู้อบทั่วๆ ไป แรงดันก็อยู่ที่ตัวละ 220-240 โวลต์
ความคิดเห็นที่ 4
Run AND Run
09/01/2556
21:15 น.
 ขอบคุณมากเลยครับ คุช่างวรเดชเด๋วผมติดต่อไปครับ ขอคำแนะนำด้วยครับ
ความคิดเห็นที่ 5
Run AND Run
09/01/2556
23:47 น.
 ช่วยชี้แนะด้วยรับ เดิมทีผมใช้สูตรคำนวณดังต่อไปนี้ ผิดถูกอย่างไรช่วยแนะนำผมด้วย ถ้าช่วยแสดงวิธีคำนวนด้วยยิ่งดีครับ
*** ขออภัยครับจากรูป ในชุด Heate ต้องเป็น Heater 4 ตัว อนุกรมกัน ตัวละ 2.5 kW ในแต่ละชุด Heater 10 kW ไม่ใช่ตัวละ 10 kW นะครับ ขออภัย
ระบบไฟฟ้าที่ของเตาอบเ็ป็นระบบ 3 เฟส 380V ดังนั้นการต่อโหลด ต้องเป็นแบบ Y หรือ Delta ผมเลือกการต่อแบบ Y
จากความสัมพันธ์การต่อโหลดแบบ Y : VL = root 3 Vph , IL = Iph
ถ้าผมจ่ายไฟฟ้า 3 เฟสให้กับ HEATER ที่ต่อแบบ Y แสดงว่าแต่ละเฟสจะได้รับแรงดัน VL = 380V : VL = root3 Vph :
แรงดันที่ตกคร่อมโหลด Vph = 380v/1.732 = 219.4v
ขนาด Heater จากการคำนวณต้องใช้ขนาด 30 kW
ผมคำนวณค่ากระแสจาก P = Root3 x VL X IL CosO
---> I = P/Root3 X Vl XCos(1)
= 30kW / 1.723 x 380 x1
= 45.58 A
จากการต่อแบบ Y จะได้ IL = Iph = 45.58 A
ผมแบ่งฮีตเตอร์ออกเป็น 3 ชุด เท่าๆ กันชุดละ 10 kW ผมมอง Heater เป็น R ตัวหนึ่ง นำ็ Heaterมาต่ออนุกรมกันตัวละ 2.5 kW Watt รวม เฟสละ 10kw Vตกคร่อมแต่ละตัว = 55V
กระแสในแต่ละเฟส = 45.45 A (หาจากสูตร P=IV=I2R=V2/R)

ครับจากการคำนวนมีแรงดันตกคร่อม Heater แต่ละตัวในแต่ละเฟส 55V ตอนนี้ปัญหาคือแรงดันตกคร่อมแต่ละตัวไม่ถึง 220V ครับผมพอเห็นภาพแล้ว

**** ฮีตเตอร์ที่สั่งทำนะครับเป็น ฮีตเตอร์ท่อกลมดัดตัว U ขนาด 11 mm 2.5 kW ความยาวทั้งหมด 2000 mm ระยะดัดโค้งที่ 60 mm ต้องการติดตั้งแนบกับผนังตู้โดยเว้นระยะห่างจากผนังตู้ และติด Heater ฝั่งละ 6 ตัว ด้านข้างซ้าย - ขวา ใีนลักษณะตัว U เรียงกันด้านบนติดไม่ได้ครับ ติด Blower

ตอนผมโทรไปสั่งทำ Heater ช่างเขาถาม ความยาว , ขนาดเส้นผ่านศูนย์กลาง , แรงดันที่ใช้งาน Watt ที่ต้องการ และเขาก็บอกกำลังวัตต์ที่สามารถสร้างได้สูงสุดมา หรือ กำลังวัตต์สูงสุดที่สร้างได้ที่เหมาะสม ไม่ทราบว่า พี่ๆ รู้สูตรการคำนวนไหมว่าสามารถคำนวนได้อย่างไรบ้าง
ความคิดเห็นที่ 6
acilis
10/01/2556
14:15 น.
 เพื่อป้องการการสับสน ผมคิดว่าควรถามเป็นข้อๆ นะครับ อันนี้ผมแสดงความคิดเห็น อันหนึ่งผมคิดว่าเราต้องกลับไปทำความเข้าใจกับมันใหม่ให้ลึกซึ้งและตรงประเด็น รวมทั้งห้างร้านที่ไปติดต่อนั้นเป็นไปได้เปลี่ยนเถอะครับ ไม่อธิบายใดๆเลย ฮีตเตอร์ที่เรากำลังกล่าวถึง เรียกว่า TUBULAR HEATER ถ้าหากจะใช้แบบนั้นจริงๆ แบบกังวลว่าจะร้อนไม่สม่ำเสมอกัน ก็ทำเป็นแบบแท่งเดียวยาวไปเลย แล้วขดเป็นรูปตัว 4 ตัวยู เอาไปยึดติดผนังตู้ไปเลย การออกแบบนั้น สามารถต่อได้ทั้งแบบสตาร์และเดลต้า ขึ้นอยู่ที่ว่าเราสั่งซื้อไปพิกัดไหน 380V 2500 W หรือ 220V 2500W หรือ 55 V 2500 W คุณภาพของวัสดุ ดูเส้นลวดความร้อนว่ามาจากประเทศไหน วัสดุท่อกลม SUS316 หรือ SUS304 ที่คอท่อเป็นแบบอินคอเนลหรือเปล่า ที่อุณหภมิปกติ เอามิเตอร์วัดความต้านทานดูว่าได้กี่โอห์ม เช่น 2500w 380v = (380*380)/2500 = 57.76 โอห์ม บวกลบเกิน5% ถือว่าคุณภาพแย่ ไม่ควรใช้ ส่วนมากถ้าสั่งจากญี่ปุ่น จะวัดโอ ห์มและเขียนกำกับมาให้เลยด้วยทศนิยม2ตำแหน่ง ทีนี้ว่าการออกแบบ เท่าที่ผมทำงานมา เช่น ออกแบบเพลทแบบญี่ปุ่น จะไล่ขนาดฮีตเตอร์ออกมา ด้านในสุด 1000 – 1200 วัตต์ และตัวนอกสุด 1500 วัตต์ เป็นต้น ในไลน์ผลิตจำพวกตู้โอเว่น ต้นทางจะเป็นชุดไมโครเวฟ ตรงตู้โอเว่น จะใช้ฮีตเตอร์ชุด และนำอากาศร้อนด้วยโบลว์เวอร์ แต่จุดด้อยของมันคือ แบริ่งโบลว์เวอร์เสียสภาพบ่อย พอมาฝั่งของเยอรมัน ต้นทางใช้ระบบแก๊สเบริ์นเนอร์ ตู้โอเว่นใช้ ไมโครเวฟ ไม่ใช้ฮีตเตอร์ แต่ผมจะชี้ให้เห็นว่า พอมาตรงโบลว์เวอร์ เขาเลือกที่จะนำมอเตอร์แยกออกจากชุดโบลว์เวอร์และส่งแรงขับด้วยสายพาน ดังนั้น ผมจึงบอกได้ว่าอยู่ที่คุณออกแบบ ตามความต้องการของคุณเพื่อตอบโจทย์กับขบวนการผลิตของคุณนั่นเอง และขณะนี้คุณกำลังกังวลว่า ถ้าวางฮีตเตอร์ไม่กระจายเต็มพื้นที่ ความร้อนจะไม่ทั่วถึง หากมองในมิติของผมสำหรับงานตู้อบโอเว่น วางฮีตเตอร์ไว้จุดเดียวแล้วทำไลน์ลมร้อนหมุนเวียนให้เหมาะสม ดีกว่าวางฮีตเตอร์กระจายไปทั่วตู้ (ผมมองดูตู้อบของต่างประเทศที่มีขนาดไลน์ยาวๆ)
สูตรคำนวณมีครับ ปัจจัยขึ้นอยู่ที่ว่า พื้นที่ท่อที่สร้างฮีตเตอร์มีเท่าไร และจะสามารถใส่เส้นลวดความร้อนเข้าไปได้เท่าไร มันมีพิกัดของมันอยู่ครับ แต่จะมาถึงตรงนี้ เอาเรื่องฮีตเตอร์ให้เคลียร์ก่อนจะเป็นการเริ่มต้นที่ดีเยี่ยมเลยนะครับ
ความคิดเห็นที่ 7
Run AND Run
11/01/2556
11:44 น.
 ขอบคุณมากครับเป็น ความรู้ใหม่ที่ดี สำหรับ การเริ่มต้น
ความคิดเห็นที่ 8
Run AND Run
13/01/2556
01:56 น.
 ผมมีข้อสงสัยอีกแล้วครับ ถ้าผมนำฮีตเตอร์มาต่อขนานกัน ค่า R มันต้องลดลงครึ่งหนึ่งตามภาพต่อขนาน 4 ตัว เพื่อให้เป็นกลุ่มโหลดในเฟสนั้น ดังนั้นพิกัด Watt ก็ต้องเปลี่ยนเพื่อให้ได้ค่า Watt ที่ต้องการ (p=I2R) ปัญหานี้มีทางแก้อย่างไรครับ
ความคิดเห็นที่ 9
acilis
15/01/2556
21:49 น.

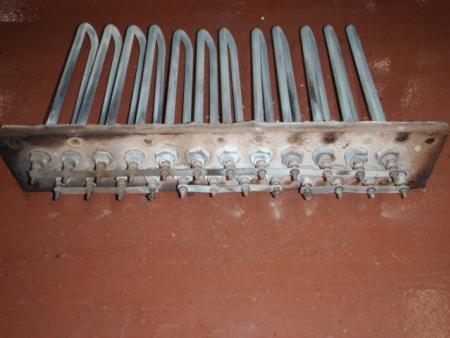

 เป็นคำถามที่ดีครับ ปัญหาเรื่องความต้านทานคำนวณตามสูตรครับ ขนานหรืออนุกรมกันแล้ว อาจจะต่อแบบสตาร์ หรือเดลต้า อยู่ที่พิกัดแรงดันที่เราสั่งฮีตเตอร์มา เรื่องกำลังวัตต์มองที่กำลังวัตต์รวมครับ ออกแบบตู้ไว้อย่างไร โหลดสูงสุดเท่าไหร่ คำนวณกำลังวัตต์เอาครับ ภาพที่ผมโฟสเป็นชุดฮีตเตอร์ที่ทำขึ้นในไทยนี่แหละครับ นำมาแทนชุดของเดิม ของญี่ปุ่น อายุการใช้งานอยู่ที่ 8000 ชั่วโมง (ทำpredictive maintenance)ถ้าพี่ไปถามช่างบางคนอาจจะบอกว่านานเป็น 5ปี10ปี ทีนี้ว่าขอให้พี่มองในการใช้งานอย่างตัวนี้ควบคุมด้วยเทอร์โมคัพเพิ้ล 2 ตัว ตัวแรกควบคุมการทำงานของฮีตเตอร์ชุดนี้ ที่ 400 องศาเซสเซียส เทอร์โมอีกตัวควบคุมกระแสลมร้อนหมุนเวียนใช้งานที่ 350องศาเซลเซียล ทำงานสัมพันธ์กัน บางกลุ่มผมจะพบแบบฮีตเตอร์ 24 ตัว วัตต์ต่างๆกัน บางชุดทำงานตลอดเวลา บางชุดตัดต่อ ผมเคยถามญี่ปุ่นที่มาทำ yearly maintenance เขาบอกว่าเป็นดีไซน์ของเขาให้มองดูเงื่อนไขของเครื่องจักรกับผลของผลิตภัณฑ์เป็นหลัก
ขออภัยที่เข้ามาในเวปไม่ต่อเนือง เพราะผมต้องวางงานวันหยุดสงกราต์ต่อ เพิ่งเสร็จจากงานปีใหม่มาครับ ผมคิดว่าคนตอบในเวปนี้มีมากแต่มีภาระกิจกันเยอะครับ
ความคิดเห็นที่ 10
Run AND Run
26/01/2556
15:05 น.
 เยี่ยมเลยครับ ผมมีข้อสงสัยอีกนอดหนึ่งนะครับ ผมแบ่งกลุ่มฮีตเตอร์ เป็น 3 กลุ่ม ต่อแบบ Y ครับ สิ่งที่อยากทราบคือ เวลาที่จะเดินสายไฟฟ้าที่เป็นสายทนความร้อนมาเชื่อต่อกันแบบ Y เพื่อให้ได้ปลายสาย ออก 3 เส้น มีวิธีการหรือแนวทางปฏิบัติอย่างไรบ้างครับในการเชื่อมต่อสายควรใช้ ควรวางไว้บริเวณไหนของตู้ ครับ

อีกประการ ผมเลือกใช้สายไฟแบบทนความร้อนหุ้มด้วยฉนวนไฟเบอร์กลาส ผมอยากทราบว่าเวลาผมคำนวนหาขนาดสายไฟฟ้าแล้ว ต้องทำการคูณตัวคูณลดอุณหภูมิเข้าไปด้วยหรือไม่ครับ
ความคิดเห็นที่ 11
Ghoffari
06/03/2556
12:35 น.
 ขออนุญาตแสดงความคิดเห็น ครับ ไม่แน่ใจว่าโปรเจคนี้ทำเสณ็จหรือยัง
แต่ยังไงก็ขอสนับสนุนความคิดเห็น ตาม คหที่ 6 ร้อยเปอร์เซ็นต์ครับ
ความคิดเห็นที่ 12
Ghoffari
06/03/2556
12:44 น.
 จากข้อกังวลต่างๆข้างต้นของ จขกท
ขออนุญาติแสดงความเห็นดังนี้ครับ

ข้อกังวลของ จขกท พอจะสรุปได้ดังนี้
1. จะเลือกอุปกรณ์ ต่างๆ spec ไหนดี
2. การประกอบอุปกรณ์ดังกล่าว ทำแบบไหนดีกว่ากัน จุดไหนที่ต้องระวังเป็นพิเศษที่อาจทำให้อุปกรณ์พังเสียหาย
3. ประกอบเสร็จแล้ว เครื่อง/ระบบที่ออกแบบไว้ จะทำงานได้ครบ function หรือไม่
4. ปรับพารามิเตอร์เท่าไหร่ดี ในเรื่อง อุณหภูมิ แรงลม ความร้อนสูญเสีย เพื่อให้ได้ชิ้นงานตามที่เราต้องการ

ขออนุญาตเสนอทางเลือก ในการใช้ เครื่องเป่าลมร้อนที่มีระบบควบคุมอุณหภูมิในตัว เพื่อลดงานและหลีกเลี่ยงปัญหาในข้อ 1-3 แล้วเราก็มาทำงานในส่วนของข้อ 4 ที่เป็นความต้องการหลักของท่าน

เครื่องเป่าลมร้อนในไทย เช่น HAKKO, FARITECH, LEISTER, สวนหลวง
ความคิดเห็นที่ 13
เด็กฝึกหัด
25/08/2557
17:42 น.
 อยากทราบว่าจะคำนวณหา R และ L ของฮีตเตอร์ ได้ยังไงครับ ฮีทเตอร์ ที่ผมใช้ 1500kw /220 V รบกวนผู้รู้หน่อยครับ
