25/06/2555 22:23 น. ,
อ่าน 12,622 ครั้ง
รบกวนพี่ๆช่วยวิเคราะห์เครื่อง cnc milling ด้วยครับ
ความคิดเห็นที่ 1
27/06/2555 00:33 น. |
ข้อมูลน้อยไป ขอเป็น ยี้ห้อและรุ่นเครื้องและ controller mitsu รุ่นไหน drive รุ่นอะไรแล้ว alarm code และข้อความถ้าไม่ชัวถ่ายรูปมาครับ ถ้ามีข้อมูลที่ถูกต้องจะได้ดู manual ถูกเล่มแล้วตัวเครื่องไม่มีเล่มซ่อมบำรุงมาให้เหรอครับ ลองส่งข้อมูลมาเผื่อช่วยได้ครับ ผมพอมีข้อมูลอยู่บ้าง |
ความคิดเห็นที่ 2
ความคิดเห็นที่ 4
|
27/06/2555 18:08 น. |
|
ความคิดเห็นที่ 5
|
27/06/2555 18:46 น. |

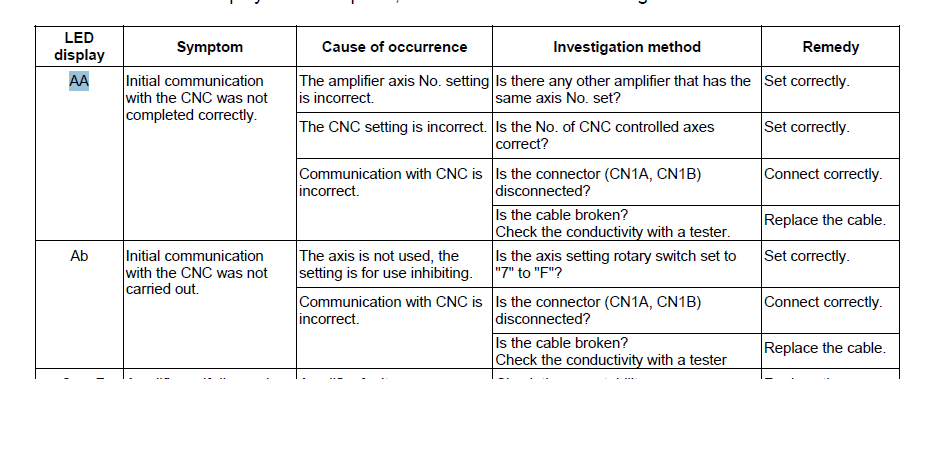

Display AA |
ความคิดเห็นที่ 6
|
27/06/2555 18:47 น. |
|
ความคิดเห็นที่ 7
|
27/06/2555 19:01 น. |

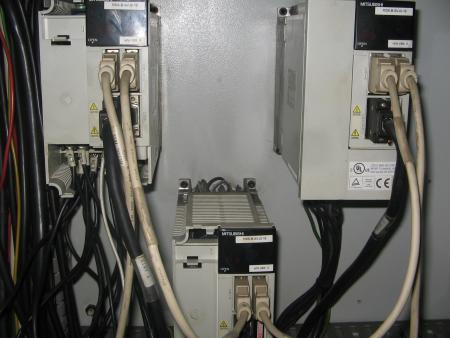

ประมาณเกี่ยวกับการ communication ของแกน x หรือพารามิเตอร์อาจหายไม่ก็ drive มีปัญหา ลองตรวจเช็คก่อนว่าตัว drive rotary sw. set ถูกหรือยัง ปกติแกน X น่าจะอยู่ตำแหน่ง 0, แกน Y น่าจะ 1,แกน Z น่าจะ 2,และ spindle 3 ไม่แน่ใจเท่าไหร่ เอาง่ายๆถ้า Y set เป็น 1 แกน X ก็ = 0 อันนี้เป็นการเซ็ต address ที่ servo drive ครับ ส่วนตำแหน่ง rotary sw. เปิดฝาครอบ display จะเห็น อีกอย่างสายที่เชื่อมต่อระหว่าง drive ลองดู ตรง CN1A,CN1B ใล่ย้อนไปครับเอาให้ชัวว่าแน่นไม่ขาดไม่ชำรุด ประมาณนี้ก่อนนะ ได้เรื่องยังไงแจ้งอีกที จะได้หาทางช่วยต่อไป |
ความคิดเห็นที่ 8
ความคิดเห็นที่ 9
|
02/07/2555 23:08 น. |

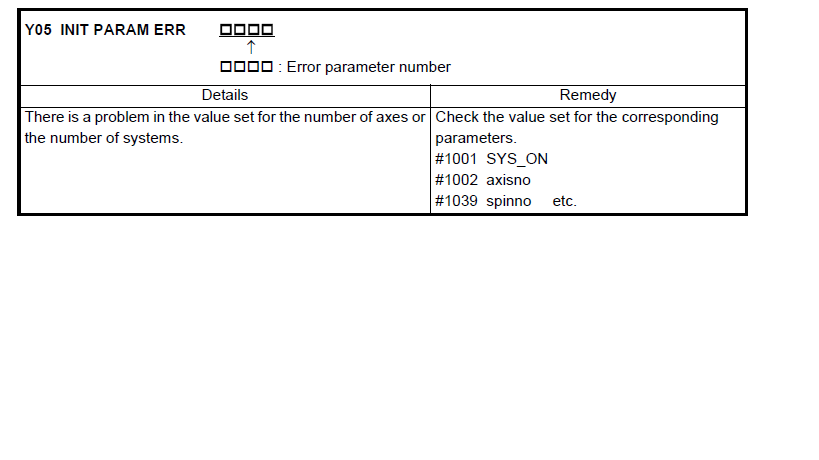

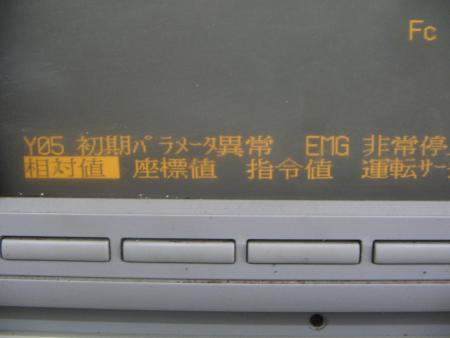

เป็นไงบ้างครับใช้ได้หรือยัง พอดีพึ่งได้เข้ามาบอร์ด หากยังไม่ได้ขอแนะนำเพิ่มเติมนะครับ ตอนนี้ผมเข้าใจว่าแกน X มันไม่สามารถเชื่อมต่อกับ controllerได้ทำให้สถานะที่ monitor ขึ้น AA ในขณะที่แกนอื่นขึ้น Ab ซึ่งเป็นสถานะปกติของ drive Mitsubishi และเป็นผลให้เกิด Alarm Y05 Initial parameter error ตอนนี้เราต้องหาว่าสาเหตุเกิดมาจากส่วนได จาก controller หรือ drive โดยทดลองดังนี้ ให้ทำการหมุน rotary sw. drive แกน X ไปที่ตำแหน่งเลข 1 และทำการหมุน rotary sw. แกน Y ไปที่หมายเลข 0 หลังจากนั้นทำการเปิดเครื่องใหม่ สังเกตุว่าอาการ Drive แกน Y ซึ่งตอนนี้เรา SET Address เป็นแกน X ผลเป็นอย่างไร และ Drive แกน X ซึ่งตอนนี้เรา SET Address เป็นแกน Y ผลเป็นอย่างไร หากอาการตามไปที่ Drive แกน Y แสดงว่าสาเหตุมาจากฝั่ง controller แต่หากอาการยังอยู่ที่ Drive ตัวเดิมแสดงว่าเป็นที่ Drive หรือสายเชื่อมต่อ หากเป็นที่ฝั่ง controller น่าจะมาจาก parameter ให้ทำการเช็คที่ parameter #1001,#1002,#1039 โดยเทียบกับเครื่องอีกตัวว่าเป็นเท่าไดเหมือนกันหรือไม่ ส่วน Emergency ที่ท่านสงสัยผมว่ามีส่วนเหมือนกัน แต่ผมมองว่าต้องทำขั้นตอนให้ Drive ทุกตัวปกติเหมือนกันก่อน จึงจะสรุปได้ว่ามาจากส่วนอื่นคือคุณต้องแก้ปัญหาทีละส่วนก่อนไม่งั้นคุณจะหลงทาง คำถามคือถ้าติด emergency จากข้างนอกทำไมสถานะของ drive จึงไม่เหมือนกันทุกตัวละ จะมาต่างแค่ตัวเดียวทำไม และหาก drive ติด emergency ที่ drive ต้องขึ้นสถานะ E7 เอาอย่างนี้ครับเพื่อความชัว คุณมีมือถือของ iphone ใหมครับ มันจะมี App ที่สามารถ แปลงภาพเป็น text แล้วแปลเป็นอังกฤษได้ คุณ download App มาติดตั้งแล้วทำการนำไปจับที่ภาพข้อความภาษาจีนแล้วมันจะแปลให้คุณ จะได้รู้ว่ามันคืออะไร ลองดูก่อนนะครับ ได้เรื่องยังไงค่อยคุยกันอีกที ตามลิ้ง http://itunes.apple.com/gb/app/china-goggles/id401162596?mt=8 |
ความคิดเห็นที่ 10
ความคิดเห็นที่ 12
|
06/07/2555 19:50 น. |

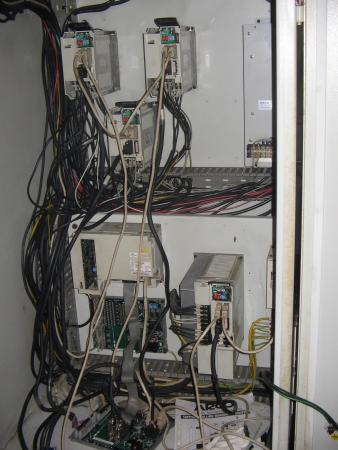

ในตู้ไฟจะมีกล่องสีขาวตัวหนึ่งเป็น controller ขอรูปตรงสติกเกอร์แบบชัดๆหน่อยครับว่าเป็น controller รุ่นไหนแน่ผมเข้าใจว่าเป็น maldas 64 แต่เพื่อความชัวอีกที ไม่ใช่อะไรครับจะได้อ่าน manual ตรงรุ่นครับ หรือจะเขียนเป็นข้อความตามตัวมันเลยก็ได้ครับ จะพยายามช่วยให้เครื่องเดินได้ครับ แต่ต้องใจเย็นๆหน่อยนะครับ ผมช่วยเต็มที่ครับ หรือท่านไดมีข้อมูลอยู่ก็ช่วยเหลือกันด้วยครับ ส่วนใหญ่ผมจับแต่ fanuc mitsu มีบ้างแต่นานๆที จึงช่วยแก้ไขได้ช้าหน่อยต้องรออ่านตำราก่อนครับ ต้องขอโทษด้วย |
ความคิดเห็นที่ 13
|
06/07/2555 20:32 น. |

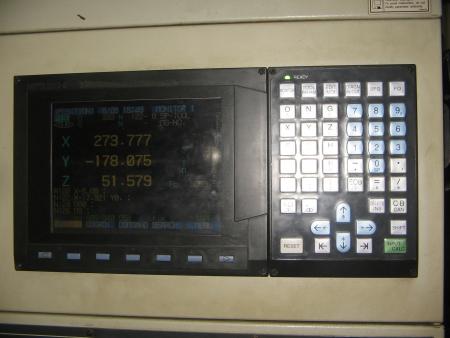

เป็นรุ่น M60 นะครับไม่แน่ใจเทียบเคียงได้หรือเปล่าลองดู *หลังจากเปิดเครื่องมาให้กดปุ่ม MANU ปุ่มใต้จอปุ่มที่ 2 นับจากขวา *จากนั้นกดปุ่ม SETUP ปุ่มใต้จอปุ่มที่ 3 นับจากขวา *จากนั้นจะเข้าสูหน้า PARAMETER *เมื่อเข้าสู่หน้า Parameter แล้ว ปุ่มใต้จอ แต่ละปุ่มจะมีความหมายดังนี้ปุ่มที่ 2 นับจากซ้ายคือปุ่ม Base คือ Basic parameter มี parameter ตั้งแต่เบอร์ #1001 - #1936 มีทั้งหมด 4 หน้าเวลาเลือกหน้ากดปุ่มใต้จอซ้ายสุดจะเป็นการย้อนกลับหน้าที่แล้ว แต่กดปุ่มใต้จอขวาสุดจะเป็นเลือกหน้าถัดไป *ปุ่มที่ 3 นับจากซ้ายคือปุ่ม Axis คือ parameter ที่ใช้กำหนดค่า Config ของแกนมีทั้งหมด 8 หน้า parameter ตั้งแต่ #2001-#2096 การเลือกหน้าเหมือนกันกับข้างบน *ปุ่มที่ 4 นับจากซ้ายคือปุ่ม Servo คือ parameter ที่ใช้กำหนดค่าเพื่อปรับ Tuning servo มีทั้งหมด 4 หน้า parameter ตั้งแต่ #2201-#2265 การเลือกหน้าเหมือนกันกับข้างบน *ปุ่มที่ 5 นับจากซ้ายคือปุ่ม Spindle คือ parameter ที่ใช้กำหนดค่าเพื่อปรับ Tuning Spindle มีทั้งหมด 8 หน้า parameter ตั้งแต่ #3001-#3584 การเลือกหน้าเหมือนกันกับข้างบน ลองดูตามนี้ก่อนหากได้แล้วจะพา set เปลี่ยนภาษาก่อนเพื่อเลยครับ |
ความคิดเห็นที่ 14
ความคิดเห็นที่ 15
|
09/07/2555 09:29 น. |
ครับ parameter หายมาจากหลายสาเหตุ ไฟตกก็มีปัญหา ไฟขาดหรือไฟกระชากก็มีปัญหา และอีกอย่างให้ทำการตรวจสอบ BAT ของ controller ด้วยว่ายังมีไฟอยู่ไหมหากหมดหรืออ่อนต้องทำการเปลี่ยนทันทีห้ามปล่อยไว้เด็ดขาดไม่เช่นนั้นท่านจะเจออาการเดิมตามมาหลอกหลอนครับ อย่าพึ่งป้อน parameter หรือหากป้อนแล้วยังไม่ต้องปิดเครื่องเพราะถ้า Bat หมดต้องได้ป้อนใหม่อีกรอบ ขณะเปิดเครื่องให้ทำการตรวจเช็คระดับแรงดันของ BAT ดูว่าตรงตามแรงดันที่ระบุหรือไม่ หากไม่ได้คงรู้ว่าต้องทำอย่างไร หรือหากจำเป็นต้องปิดเครื่อง ต้องเปิดเครื่องก่อนอย่างน้อย 1 ชม.ไปเลยเพื่อให้ Capacitor Backup ชาร์ตประจุก่อน หลังจากปิดเครื่องต้องทำทุกอย่างให้เสร็จภายในเวลามากสุด 15 นาทีไม่งั้น parameter ท่านกลับบ้านเกิดครับ ขอให้โชคดีครับ หากผมไม่ได้แวะเข้าบอร์ดมีอะไรติดต่อผมทาง mail ได้ครับ prs.cnc@gmail.com บางทีติดงานไม่ค่อยได้เข้ามาอ่าน ขอให้โชคดีครับ |
