วิธีหาประสิทธิภาพมอเตอร์ทําอย่างไรครับ
15/06/2555 17:31 น. |
ผมก็พอทราบมาว่าวิธีหาประสิทธิภาพมอเตอร์ จะใช้ Pout/Pin แต่อยากทราบว่า Pout กับ Pin มันหามาอย่างไร แล้วมันต่างกันอย่างไรครับ รบกวนผู้รู้ช่วยบอกเป็นความรู้หน่อยครับ |
ความคิดเห็นทั้งหมด 5 รายการ |
ความคิดเห็นที่ 1
17/06/2555 09:33 น. |

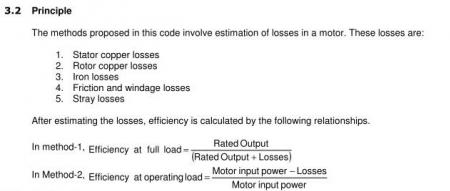

จากความเข้าใจของผม การหาประสิทธิภาพมีองค์ประกอบ 3 ส่วนที่เกี่ยวข้องกัน คือ 1 กำลังไฟฟ้าที่จ่ายเข้าให้กับมอเตอร์ 2 กำลังกลจ่ายออก (KW. HP ที่กำหนดที่ตัวมอเตอร์ ) 3 ค่าสูญเสีย ต่างๆ ถ้าต้องการจะหาประสิทธิภาพ ต้องรู้อย่างน้อย 2 ใน 3 และในทั้ง 3 ตัวองค์ประกอบที่หาง่ายที่สุดคือ กำลังไฟฟ้าที่จ่ายให้กับมอเตอร์ เพราะสามารถวัดค่าได้ด้วยเครื่องมือวัดไฟฟ้าธรรมดา หรือนำค่าจากเนมเพลทมาใช้ ขึ้นอยู่กับโอกาส องค์ประกอบของค่าสูญเสีย เป็นองค์ประกอบที่หาได้จากการทดสอบ และการคำนวณ ซึ่งได้รับความนิยมสำหรับการ หาค่านี้ องค์ประกอบกำลังกลจ่ายออก อันนี้จะยุ่งยากหน่อย เพราะจะต้องมีเครื่องทดสอบ(Load Test ) ที่ใหญ่กว่าหรือเท่ากับมอเตอร์ที่จะทำการทดสอบ และจะมีราคาค่อนข้างแพง แต่จะได้ค่าที่ถูกต้องที่สุด เพราะเมื่อเรานำค่าที่วัดได้ไปคำนวณร่วมกับค่าเพาว์เวอร์ทางไฟฟ้าที่วัดได้ก็จะได้ประสิทธิภาพ คงเป็นเพียงหลักการเบื้องต้น ในรายละเอียดของแต่ละขั้นตอนมีรายละเอียดค่อยข้างเยอะ ซึ่งโดยส่วนตัวไม่มีประสบการ์ณในการหาประสิทธิภาพครับ |
ความคิดเห็นที่ 2
18/06/2555 14:16 น. |
Pin คิดตั้งแต่เราจ่ายพลังงานไฟฟ้าให้มอเตอร์ เมื่อจ่ายเข้าขดลวด ก็จะมีการสูญเสียที่แกนเหล็ก กับขดลวด เมื่อไปเหนี่ยวนำกับโรเตอร์ ก็มีค่าสูญเสีย เป็นค่า สลิป หลังจากเหนี่ยวนำในโรเตอร์ ก็เกิดการสูญเสียในโรเตอร์ พอโรเตอร์หมุนก็เกิดการสูญเสียของแรงเสียดทาน ฟิกชั่นลอส เช่น แรงต้านลม แรงเสียดทานของเพลากับแบริ่ง และออกเป็น Pout ผมเข้าใจว่าค่าในเนมเพลทเป็น Pout ถ้าในเนมเพลทบอกว่า 10 HP. ผมเดาว่ามอเตอร์ตัวนี้มี Pin อยู่ในช่วง 10.5 – 12.5 แรงม้า ถ้าคิดประสิทธิภาพของมอเตอร์อยู่ที่ 80-95 % Pout ก็คือกำลังที่ปลายเพลาอาจจะอยู่ในหน่วยแรงม้า ,วัตต์ก็ได้ เช่นในระบบ 3 เฟส กำลังout put ที่ปลายเพลา ,แรงม้าปลายเพลา = (1.732*i*v*pf.*Eff) / 746 |
ความคิดเห็นที่ 3
20/06/2555 21:35 น. |
มอเตอร์เป็นเครื่องกลไฟฟ้าที่เปลี่ยนจากพลังงานไฟฟ้าเป็นพลังงานกล แรงม้าหรือ power ที่ระบุมาบนแผ่นป้ายหรือเนมเพลท คือ Pout หรือพลังงานกลนั้นเอง ส่วน Pin จะหาได้จากการคำนวน โดยนำข้อมูลบนแผ่นป้ายมาคำนวนตามสูตรดังนี้ Pin = (1.732*i*v*pf) เมือคำนวน Pin เรียบร้อยแล้ว ก็คำนวนหาประสิทธิภาพตามสูตรที่คุณยกมาเลย η = Pout/Pin |
ความคิดเห็นที่ 4
|
30/06/2555 14:36 น. |
|
ความคิดเห็นที่ 5
|
30/06/2555 14:36 น. |
|
ความคิดเห็นทั้งหมด 5 รายการ |
