20/05/2555 16:30 น. , อ่าน 10,513 ครั้ง
Bookmark and Share
ขอ ไดอะแกรม มอเตอร์ 2สปีดหน่อยครับผม
เด็กหัดซ่อม
20/05/2555
16:30 น.
มันเป็นมอเตอร์ลิฟต์ยกอิฐบล็อกครับ มันไหม้จนหาจุดต่อไม่เจอเลยครับ
เป็นมอเตอร์สองความเ็ร็วรอบช้าครับ มี36 สล็อต ลงแบบ 1-6ครับ พอดีได้แบบที่ช่างพันมอเตอร์ลงใว้แล้วนำเอาไปต่อแต่รอบมันเร็วไปครับ
(ยิ่งตอนรอบเร็ว เวลาz-x-y รวมกัน มันเร็วมากไปครับ)ของเก่ามันเวลาz-x-y รวมรอบมันจะอยู่ประมาณรอบช้าของแบบที่ให้มานะครับ ถ้าให้เดาก็ประมาณ 1500 RPM. ครับ
พี่ๆ พอจะมีแบบอีกสักแบบไหมครับจนปัญญาแล้วครับ

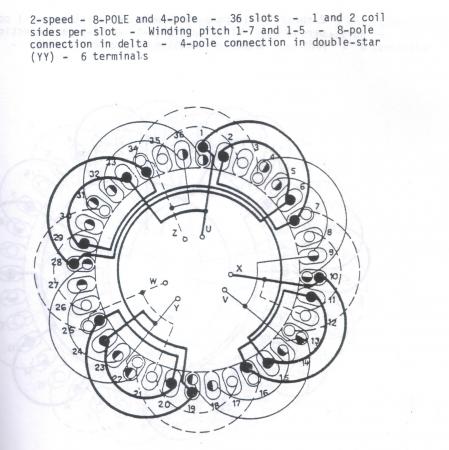

รูบแบบเก่าที่ต่อครับ(ขอบคุณรูปของช่างพันมอเตอร์มากครับ)
ความคิดเห็นทั้งหมด 9 รายการ |
ความคิดเห็นที่ 1
ช่างซ่อมมอเตอร์
20/05/2555
21:36 น.
มอเตอร์ 2 สปีด 1 ขดลวด มีอยู่ด้วยกัน 2 แบบ คือ
1. Darendarh (รอบช้าต่อรอบเ็ร็ว มีอัตราส่วน 2:1 ) เช่น 2/4 , 4/8 Pole
2. Pole Amplitude Modulation ( PAM )ไม่เป็นอัตราส่วน 2:1 เช่น 4/6 โปล

ไม่รู้ว่าเป็นแบบไหนกันแน่ ต้องรู้ก่อนว่าเป็นแบบไหนจึงจะหาวงจรให้ได้ โดยต้องรู้จำนวนโปลของมอเตอร์ให้แน่นอนว่ารอบเร็วกี่โปล รอบช้ากี่โปล

วงจรเดิมที่เคยลงไว้ในบอร์ดนี้ น่าจะเป็น Darendarh 2/4 Pole , 2Y/1D

แต่เมื่อดูจาก พิช ที่บอกมาไม่น่าใช่ น่าจะเป็น PAM 4/6 โปลมากกว่า

ขอให้เจ้าของกระทู้ไปเช็คข้อมูลมาให้แน่ใจก่อนครับ ถ้ามีข้อมูลยินดีช่วยครับ
ความคิดเห็นที่ 2
เด็กหัดซ่อม
21/05/2555
10:34 น.
ยี่ห้อ HIGO ที่เนมเพลชมันบอกว่า 4/8 pole ครับ
ขอบคุณช่างซ่อมมอเตอร์มากครับที่มาตอบกระทู้นี้ให้
ช่วยผมหน่อยนะครับผมเพิ่งหัดพันก็เจออุปสัคเสียแล้ว
ความคิดเห็นที่ 3
ช่างซ่อมมอเตอร์
21/05/2555
12:14 น.



ถ้ายืนยันว่าเป็น 4/8 โปล 36 สล๊อต ก็คงมีแต่ตามรูปด้านบน ซึ่งไม่ตรงกับพิช ที่บอกมาให้ และไม่ได้บอกมาว่า พิช 1-6 โดนแก้ไขมาหรือยัง

แน่นอนว่าเริ่มหัดพันมอเตอร์ แล้วเจอมอเตอร์ 1ขดลวด 2 สปีด คงต้องเหนื่อยหน่อย ขอให้พยายามหาความรู้ศึกษาเพิ่มขี้นเรื่อยๆ โดยเฉพาะเห็นมี สมาชิกในเวปบอร์ดนี้เปิดสอน ก็ควรที่จะลองโทรไปสอบถามดูครับ
ความคิดเห็นที่ 4
เด็กหัดซ่อม
21/05/2555
16:35 น.
ขอบคุณท่านมากครับและผมก็ขอเป็นส่วนหนึ่งในการให้ความรู้แก่เวบดีๆอย่างนี้อะไรที่ผมพอจะตอบได้ผมจะช่วยตอบเหมือนกับที่ได้รับความรู้จากท่านเป็นผู้รับแล้วก็ขอเป็นผู้ให้บ้างละกันครับ
ความคิดเห็นที่ 5
ช่างซ่อมมอเตอร์
23/05/2555
08:38 น.

ได้ผลเป็นอย่างไร เขียนมาเล่าสู่กันฟังบ้างนะครับ
ความคิดเห็นที่ 6
เด็กหัดซ่อม
09/06/2555
19:13 น.
ใช้ได้เหมือนเดิมเปะ!!!!
ขอบคุณมากครับ
ความคิดเห็นที่ 7
ช่างซ่อมมอเตอร์
11/06/2555
08:18 น.

ยินดีด้วยครับ
ความคิดเห็นที่ 8
nonthi
03/10/2555
12:36 น.
ช่างซ่อมมอเตอร์ ไม่ทราบว่าจะหาแบบได้จากที่ไหน อ่ะครับ

ความคิดเห็นที่ 9
เด็กฝึกงาน
23/03/2560
09:53 น.
ขอไดแกรมมอเตอร2สปีด 4/6 โปล 3kw/1.5kw 36 สลอต 380v ลงแบบ 1ลง8 คับขอบคุคับ
