» Webboard » มอเตอร์ การควบคุมมอเตอร์ และ ไดร์ฟ
18/08/2554 09:03 น. , อ่าน 5,402 ครั้ง
Bookmark and Share
รบกวนสอบถามผู้รู้ เรื่อง AC SERVO MOTOR และ PLUSE TRIEN
kittichai
18/08/2554
09:03 น.
ผมเป็นนักศึกษา กำลังทำโปรเจคอยู่ ครับ
อยากสอบถามเรื่องการควบคุมมอเตอร์ AC Servo motor ครับ
ตอนนี้อุปกรณ์ที่มีอยู่ คือ
Servo motor HC-SFS 350
Drive Ampifile MR-J2S-350 A

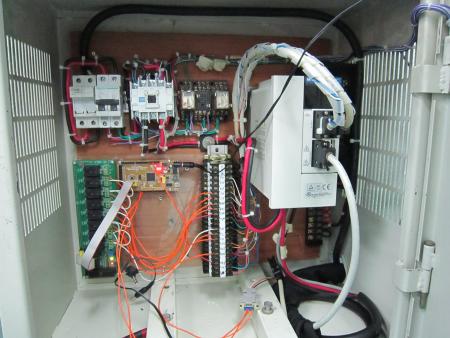

การต่ออุปกรณ์ก็เป็นไปตามรูปที่ผมแนบมา จะเห็นว่าผมได้ต่อ PIN ต่างๆ ของขั้ว CN1A และ
CN1B มาพร้อมที่จะนำไปต่อใช้งานครับ

งานของผมเป็นการควบคุมตำแหน่ง ตั้งแต่ 0 - 180 องศา ฉะนั้น มอเตอร์จะทำงานที่ครึ่งรอบเท่านั้น ตอนนี้สามารถควบคุมการทำงานของได้แล้วโดยการต่อ IC am26ls31 เข้าที่ขา forward reverse สามารถควบคุมทิศทางได้แล้ว แต่ว่าช้ามากครับ งานผมต้องใช้ Position และ speed ครับ จึงไม่ทราบว่าสาเหตุที่มอเตอร์หมุนช้าเกิดจากอะไร parameter ตัวไหนที่สำหรับในการตั้งค่า ตอนนี้การควบคุม ผ่าน IC am26ls31 ผมใช้สัญญาณ on-off สลับไปมา ซื่งลองแล้วว่า ถ้า ช่วงความถี่ on-off ต่ำ มอเตอร์จะหมุนช้า แต่พอเพิ่มความถี่ไประดับหนึ่งมอตเตอร์ก็จะหมุนเร็วด้วยความคงที่ แต่ก็ยังคงช้าอยู่ดีครับ

คำถาม
1 ผมต้องเปลี่ยนอุปกรณ์ controller หรือป่าวครับ ผมใช้ Arduio Mega 1280
2 ผมต้องตั้งค่าส่วนไหนใน parameter หรือป่าวครับ
3 การควบคุม ตามที่ศึกษาในเน็ตคือ pluse trian แล้ว พัล ชนิดนี้เหมือนหรือแตกต่างยังไงกับ PWM หรอครับ เราสามารถสร้าง Plus trian ได้อย่างไร
4 มีคำแนะเกี่ยวกับการควบคุม ac servo motor ไหมครับ เช่น อุปกรณ์ controller ที่จะนำมาใช้แทน PLC ความสามารถที่ controller ต้องมี
5 ช่วงที่ผมถอด สายควบคุม forward reverse เส้นใดเส้นหนึ่งออก แล้วใช้มือจับไว้ มอเตอร์จะหมุนเร็วมาก แม่ไม่นิ่งคือ เร็วบ้าง ช้าบ้าง เกิดจากอะไรครับ


ขอบคุณล่วงหน้าเลยครับ สำหรับคำแนะนำ
โปรเจคผมคือ หุ่นยนต์รักษา ประตู http://www.robokeeper.com/

ความคิดเห็นทั้งหมด 2 รายการ |
ความคิดเห็นที่ 1
imotion Man
27/08/2554
17:59 น.
 ดูจากงานแล้ว
ก็ยากนิดหนึ่ง คงต้องเกริ่นเรื่อง Servo และการควบคุมด้วยพัลซ์ อีกเป็นวัน
โทรมาเด้อ 084 7074571 ณัฐคม
ความคิดเห็นที่ 2
finder22
01/01/2555
19:16 น.
 อยากรู้ด้วยครับ ต้องการด่วนมาก ทำโปรเจ็คเกี่ยวกับ เซอร์โวมอเตอร์เหมือนกัน ใช่รุ่น MSMD ของ PANASONIC พร้อมDriver จะใช้วิธินับพัลส์ เพื่อใช้ หาความสูง อ่ะครับ แต่ตอนนี้การควบคุม ผ่าน IC am26ls31 ช่วงความถี่ on-off ต่ำ มอเตอร์จะหมุนช้า มันหมุนช้ามาก อยากจะขอคำปรึกษาด่วน
ความคิดเห็นทั้งหมด 2 รายการ |
แนบรูปประกอบ:
นามสกุล *.jpg , *.gif เท่านั้น
ชื่อผู้ตอบกระทู้:
คำถามเชิงวิศวกรรม(ตอบเป็นตัวเลขเท่านั้น):
2 เซ็นติเมตรมีกี่มิลลิเมตร
ระบุข้อความยืนยันด้านล่าง:
