Circuit Breaker Parameter
22/05/2554 00:21 น. |

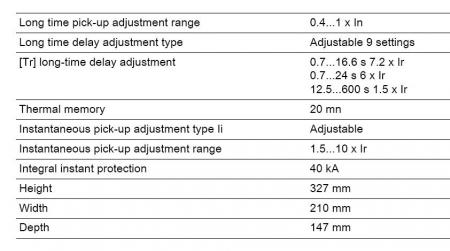

 ค่าต่าง ๆ ข้างล่างนี้มีความหมายอย่างไร |
ความคิดเห็นทั้งหมด 5 รายการ |
ความคิดเห็นที่ 1
23/05/2554 01:06 น. |
ท่าน E/P ช่วยได้ รอหน่อยนะ |
ความคิดเห็นที่ 2
|
25/05/2554 12:36 น. |
ครับ ยังคงรออยู่ครับ |
ความคิดเห็นที่ 3
|
26/05/2554 20:29 น. |
ขอสันนิษฐานนะครับ ถ้าจะให้ดีน่าจะหา Manual และ Trip Curve ของ CB มาดูครับ น่าจะหาได้ตาม Internet Long time pick up adjustment range คือค่าช่วงการปรับตั้งค่ากระแสที่จะเริ่มทำงานครับ คือ ปรับตั้งได้ตั้งแต่ 40-100% ของกระแส Rated (In) ของ CB ครับ Ir คือ กระแสในการที่ CB จะเริ่มนับเวลาเพื่อจะ Trip ครับ Tr คือค่าการหน่วงเวลาที่ จำนวนเท่าของกระแสเริ่มทำงานครับ เช่น เลือก เป็น 2 sec ที่ 7.2xIr คือที่กระแส 7.2 เท่า จะ Trip หลังจาก 2 sec ครับ การ Set ปกติควรจะ Set ให้น้อยที่สุด แต่ สามารถยืดออกได้ เพื่อหลบกระแสตอน Start มอเตอร์ครับ คราวนี้จะเลือกที่เท่าไหร่คงต้องดูว่าเป็นโหลดแบบไหนด้วยครับ เป็น Pump/Blower หรือ เป็น Feeder ธรรมดา Instantaneous adjustment range Ii ก็เป็นค่ากระแสที่ CB จะทำงานแบบทันทีทันใดโดยไม่หน่วงเวลาครับ ปรับตั้งเป็นจำนวนเท่าของกระแส Pick-up(Ir) ครับ Integral instant protection คิดว่าน่าค่ากระแสที่ Breaker น่าจะสั่ง Trip แบบทันที่ทันใด เพื่อป้องกันความเสียหายกับตัว Breaker เองครับ |
ความคิดเห็นที่ 4
|
26/05/2554 20:31 น. |
Thermal Memory Because the thermal product relies on heat as its reference point for tripping and so if the Bi-Metal strip is cold then before it can start to work it must be warmed up, slowing down it's response time. The amount of deviation that the Bi-Metal strip moves is directly proportional to the % of heat (over current, ambient temperature and parasite heating) it is measuring. The hotter it gets the more the deviation. [B]Now should the thermal circuit breaker trip due to a large over current situation, before it can be re-set time must be allowed for the Bi-Metal strip to cool down permitting the tripping mechanism re-engage so the circuit breaker can now be re-energised.This is just the situation you don't want in a field combat scenario when your communications equipment trips out. |
ความคิดเห็นที่ 5
|
26/05/2554 20:32 น. |
Thermal memory คือเวลาที่ต้องรอหลังจาก Trip ด้วย Thermal Protection ครับ |
