มีใครรู้จัก ISO 1940 บ้างไหมครับ
21/02/2554 14:23 น. |
ผมไม่เข้าใจในการแบ่งน้ำหนักของใบพัดในการทำ (balance)ครับ ตัวอย่าง งานด้านมิติ ยิ่งยาว ยิ่งมีค่าความเผื่อมากขึ้น แต่ งานถ่วงความสมดุจ ยิ่งน้ำหนักมาก ค่าความเผื่อ ความสมดุจต้องมากตามหรือเปล่าครับ ผมใช้ G6.3 ครับ |
ความคิดเห็นทั้งหมด 8 รายการ |
ความคิดเห็นที่ 1
21/02/2554 16:38 น. |

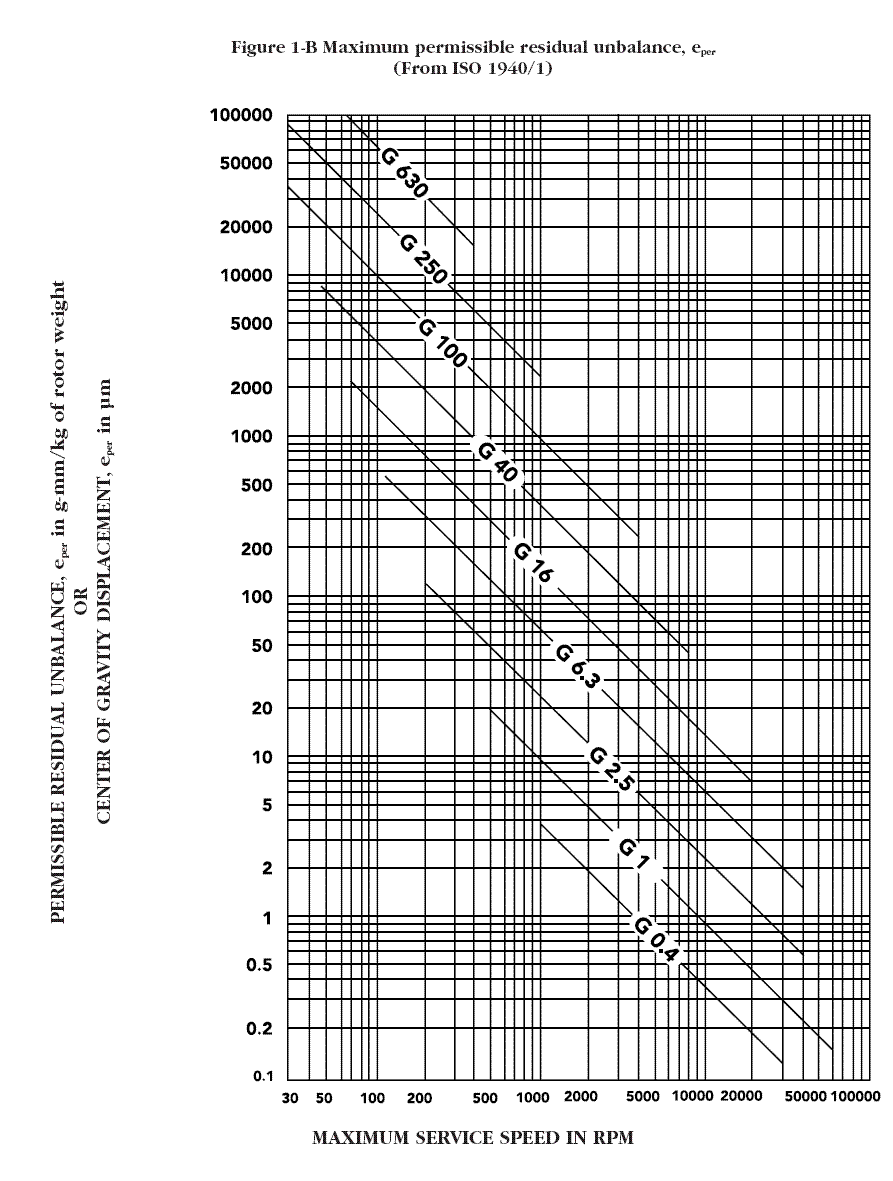

ขอให้ความคิดเห็นอย่างนี้ครับ หัวใจหลักของสแตนด์ดารท์นี้คือการกำหนด ระดับความสั่นสะเทือน ออกเป็นระดับต่างๆ เช่น 2.5 , 4 , 6.3 ซึ่งนั่นก็คือระดับของค่าความสั่นสะเทือนที่ต้องไม่เกินเมื่อมีค่าความเร็วรอบต่างๆ ตามกราฟ ซึ่งก็หมายถึง ถ้าเรามีชิ้นงานชิ้นหนึ่ง เมื่อถ่วงสมดุลย์ตามมาตรฐานที่กำหนดสมมุติว่าเป็น 6.3 เมื่อนำไปถ่วงสมดุลย์ และนำไปใช้งานที่ความเร็วรอบใช้งานแล้ว ค่าความสั่นสะเทือนของเครื่องจักรหรือชิ้นส่วนหมุนต้องไม่เกิน 6.3 mm/s ฉะนั้นเครื่องจักรใดที่ซีเรียสเรื่องค่าความสั่นสะเทือนมากๆ ก็จะกำหนดค่ามาตรฐานไว้ต่ำๆ เช่น 2.5 หรือที่น้อยกว่า ปัญหาว่าเราจะรู้ไ้ด้อย่างไรว่าเมื่อถ่วงไปแล้ว ค่าความสั่นสะเทือนจะไม่เกินค่ามาตรฐานที่กำหนดไว้ จึงเป้นเหตุที่ำทำให้้ต้องทำมาตรฐานกำหนดค่า นน.ที่ทำให้เกิดความไม่สมุดุลขั้นต่ำที่ยอมรับได้ ( Permissible Residual Unbalance ) ซึ่งจะมีหน่วย เป็น กรัม - มิลลิเมตร ต่อ กิโลกรัม เอาไว้เป็นมาตรฐาน ถ้าเราถ่วงชิ้นงานให้มีน้ำหนัักไม่สมดุลเกินค่านี้แล้วจะมั่นใจได้เลยว่าเครื่องจักรหรือชิ้นส่วนหมุนจะสั่นจะไม่เกินเกรดของมาตรฐานที่กำหนด และเนื่องจากองค์ประกอบ ของรัศมี และ น้ำหนักของชิ้นงานส่งผลต่อค่าควาสั่นสะเทือนอย่างมาก จึงเห็นได้ว่าค่าที่กำนด จึงกำหนดเป็นค่าน้ำหนักที่ห่างจากจุดศูนย์กลางการหมุน ต่อความยาวรัศมี 1 มม. และต่อน้ำหนึกชิ้นงาน 1 กก. ผิดถูกอย่างไร ผู้รู้ท่านอื่นโพสขึ้นมาแลกเปลี่ยนกันนะครับ |
ความคิดเห็นที่ 2
21/02/2554 17:42 น. |
ยืนยันการอธิบายตาม ที่ ช่างซ่อมมอเตอร์ ว่าไว้แล้ว เพิ่มเติมก็คือ ค่าความไม่สมดุลย์ของน้ำหนัก ต่างจาก ค่าเกณฑ์การยอมรับ (Tolerance) หรือ ที่ชอบเรียกกันว่า "พิกัดความเผื่อ" หรือ "ค่าพิกัดเผื่อ" ซึ่ง จขกท. บอกว่า เมื่อขนาดโตขึ้น ค่าก็จะโตตาม ซึ่งอันนั้นก็ถูกต้อง ตัวอย่าง เช่น ค่า Tolerance เชิงเส้นและเชิงมุม สำหรับการขึ้นรูป ตาม ISO-2768-1 ก็มีหลักคำนวณมาจาก ตารางมาตรฐาน IT (ISO-286) โดยการจัดเกรดตาม IT01 - IT16 ขึ้นอยู่กับ งานว่าอยู่ในตาราง เกรดใด และ ที่เจอกันส่วนใหญ่ มักเป็น IT6, IT7 เป็นเกรดของงานแปรรูปโลหะทั่วไป (General Machining) หากต่ำกว่า เช่น IT3-5 เป็นงาน Precision Machining เพราะฉนั้น จึงต่างจาก ค่าความไม่สมดุลย์ของน้ำหนัก ขณะที่เกิดการหมุนรอบแกน เพราะยิ่งหมุนเร็ว น้ำหนักที่ถูกเหวี่ยงจะมากขึ้น ตามระยะจากจุดหมุน และ เนื่องจาก เราใช้ ระบบเมตริก SI Unit มันจึงต้องมีค่า เป็น กรัม, กิโลกรัม, ต่อความเร็วรอบ หน่วยเป็น นาที ขออีกนิด คือ ค่าตามตารางมาตรฐาน ต่างๆ เป็นค่าแนะนำ ซึ่งมักกำหนด ค่าเป็นเกณฑ์ทั่วไป และ ค่ามาตรฐานต่างๆ อาจสัมพันธ์ หรือ ไม่สัมพันธ์กันเลยก็ได้ |
ความคิดเห็นที่ 3
|
22/02/2554 09:01 น. |
ขอบคุณ อาจารย์ ผมมีสงสัยต่อครับ ขอตัวอย่าง 1 อย่างครับ อาจารย์ ขนาดงานเส้นผ่าศูนย์กลางโต 250 มม.,น้ำหนัก 26 kg,ความเร็วที่ทำการทดสอบ 900 rpm ใช้ G 6.3 ขอเป็นสูตรคำนวนด้วยครับอาจารย์ทั้ง 2 ท่าน |
ความคิดเห็นที่ 4
|
22/02/2554 11:17 น. |
ทิ้งเมลไว้ครับ ผมจะส่งตัวอย่างการคำนวณไปให้ น่าจะง่ายกว่าพิมพ์ในนี้ แก้ไขนิดนึง ผมไม่ได้เป็นอาจารย์นะครับ พอดีพอรู้เกี่ยวกับเรื่องนี้บ้าง ก็เลยขึ้นมาโพสเพื่อแลกเปลี่ยนความรู้นะครับ |
ความคิดเห็นที่ 5
|
22/02/2554 12:55 น. |
ขอบคุณอีกครั้งครับ ่ีjugkaduy@yahoo.com nantha_g@hotmail.com |
ความคิดเห็นที่ 6
|
22/02/2554 17:27 น. |
ผมส่งให้แล้วนะครับ ลองศึกษาดู คิดว่าเข้าใจได้ไม่ยาก |
ความคิดเห็นที่ 7
|
03/10/2559 12:38 น. |
ขอโทษนะคะ ไม่ทราบว่าพอจะมีเอกสารที่อธิบายเกี่ยวกับ ISO 1940 ไหมคะ พอดีกำลังแปล Textbook ค่ะ แต่ค่อนข้างยาก เลยอยากลองอ่านเป็นฉบับภาษาไทย เพื่อประกอบการแปลด้วยน่ะคะ |
ความคิดเห็นที่ 8
|
30/11/2559 21:08 น. |
ขอด้วยครับ ผมกำลังทำOTSส่ง KUBOTAมีtest balanceครับ bosengineering_sales1@hotmail.com |
