การออกแบบแม่พิมพ์รีดอลูมิเนียม (Die Exturdsion) มีใครทราบข้อมูลบ้างครับ
18/02/2554 23:38 น. |
อยากทราบวิธีการออกแบบแม่พิมพ์รีดอลูมิเนียม การคำนวณ และโปปรแกรม simulation วิเคราะห์การไหลของอลูมิเนียม |
ความคิดเห็นทั้งหมด 4 รายการ |
ความคิดเห็นที่ 1
|
23/02/2554 03:53 น. |
ใครพอจะทราบหลักการออกแบบบ้างครับ |
ความคิดเห็นที่ 2
|
09/03/2554 09:00 น. |
เคยเรียนออกแบบ แต่ไม่ได้ใช้ เลยลืมหมดแล้ว เห็นว่ารูปร่างธรรมดาแบบนี้ ไม่ง่ายนะครับ ต้องมีการเผื่อการขยายตัว เผื่ออะไรต่ออะไรมากมาย ต้องมีการคำนวณความหนาของ Die ว่าควรหนาเท่าไหร่ ถึงจะรับแรงอัดได้โดยไม่แตกก่อนทำงาน |
ความคิดเห็นที่ 3
|
26/07/2554 21:25 น. |

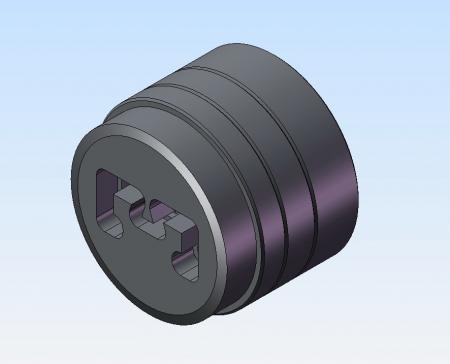

แม่พิมพ์ขนาดกี่นิ้วครับเครื่องรีดแรงดันเท่าไหร่ครับแม่พิมพ์ที่เห็นในภาพเรียกว่ากล่องร่องใช่มั้ยครับการออกแบบขึ้นอยู่กับความหนาของงานนะครับและการให้แบริ่งสำคัญมากครับ(แต่ละจุดแบ่ริ่งจะมีความหนาไม่เท่ากันหรือความยาวของแบริ่ง)จะมีส่วนช่วยในการกำหนดเชฟและช่วยCOntrolการไหลและผิวของแบริ่งต้องได้ฉาก90องศาเพื่อที่จะทำให้ตอนที่เทสดายน์ออกมาจะทำให้เราทราบปัญหาของแม่พิมพ์เช่นเกิดการรั้งตรงจุดไหนหรือจุดไหนเร็วจะช่วยให้เราแก้ไขแบบง่ายขึ้นครับโดยการเพิ่มหรือลดแบริ่งตรงจุดนั้นๆส่วนแม่พิมพ์ hollow polthollowก็มีความสำคัญมากๆครับถ้าการไหลไม่ได้จะมีผลทำให้ความหนาไม่ได้รวมทั้งเชฟจะไม่ได้ตามแบบ เชื่อมั้ยครับว่าแม่พิมพ์ที่สร้างมาจากDRW.เดียวกันรีดออกมาจะเกิดอาการแตกต่างกันออกไปทั้งนี้ไม่ได้เกิดจากคนออกแบบเพียงอย่างเดียวขึ้นอยู่กับผู้สร้างด้วยเช่นการเอียงแบริ่งขณะขึ้นรูปเพื่อช่วยหนีทางอีกอย่างครับช่างแก้สำคัญมากครับเพิ่มเติมครับการคำนวนการไหลสำคัญมากๆครับเริ่มตั้งแต่การออกแบบ feedplat ดังในภาพนั้นถ้าหากเราคำนวนไม่ดีผลที่ได้คือขาของทั้งสองข้างจะหุบเข้าหรือไม่ก็จะถ่างออกหลังโก่งร่องแคบร่องไม่มีนี่คืออาการที่ผมเจอบ่อยทั้งนี้ขึ้นอยู่กับช่างแก้ไขแม่พิมพ์ถ้าเขามีประสบการณ์มากๆปัญหาเหล่านี้ก็จะหายไปเพราะเขามีสูตรครับรวมถึงพนังงานรีดต้องช่วยแต่งด้วยครับงานจึงจะสมบูรณ์แบบและถ้ารีดผ่านน้ำปัญหาจะเยอะมากครับช่างแก้ต้องฝีมือจริงๆ [color=red][/color]ถึงจะรับแรงอัดได้โดยไม่แตกก่อนทำงาน การเคลือบผิวก็สำคัญมากครับถ้าเราเคลือบผิวตามระยะเวลาที่เราคำนวนไว้ก็จะช่วยยืดอายุแม่พิมพ์ให้รีดงานได้มากขึ้น ผมเป็นช่างแก้ไขแม่พิมพ์นะครับดูแลเครื่องขนาด 3300t 1800t การออกแบบไม่ค่อยรู้เรื่องเท่าไหร่แต่ผมจะต้องตรวจเช็คแม่พิมพ์ใหม่ว่าสร้างมาถูกต้องตามแบบหรือไม่จึงทำให้เห็นการดีซายน์แม่พิมพ์แบบต่างๆจึงพอจะทำให้เข้าใจว่าการให้แบริ่งนั้นสำคัญมาก |
ความคิดเห็นที่ 4
|
24/05/2556 23:24 น. |
อยากทราบว่ามีใครเคยลองใช้ Program ในการวิเคราะห์การออกแบบแม่พิมพ์รีดอลูมิเนียมบ้างครับ ใช้Program อะไรวิเคราะห์ได้บ้างครับ ช่วยแนะนำด้วย |
