อยากได้การต่อขดลวดภายใน 3เฟส 2ความเร็วครับ
20/01/2554 15:39 น. |
ผมพันมอเตอร์ 3เฟส 36 *** ลง***แบบ ดับเบิ้ลเลเยอร์ 1ลง10 มี 12 กรุ๊ป กรุ๊ปละ 3 คอล์ย รายละเอียดมอเตอร์ 380 v 50 Hz ถ้าจ่ายไฟเข้า z x y ปล่อย u v w ไว้ = 1.2 Hp 1400 rpm ถ้าจ่ายไฟเข้า u v w ต่อ z x y รวมกัน = 1.5 Hp 2800 rpm เป็นมอเตอร์เครื่องกลึงไม้ครับ ช่วยผมด้วยครับ มอเตอร์ไหม้จนหาจุดต่อไม่เจอเลยครับ มือใหม่ครับ  ขอบคุณครับ |
ความคิดเห็นทั้งหมด 15 รายการ |
ความคิดเห็นที่ 1
20/01/2554 18:42 น. |
ขอให้ความคิดเห็นอย่างนี้ครับ เนื่องจากเนมเพลทที่ให้มากับ การต่อขั้วเทอร์มินอลเกิดความขัดแย้งกัน เลยมีคำถามว่ามอเตอร์ตัวนี้เคยพันมาหรือยังครับ เพราะข้อมูลที่ให้มาขัดแย้งกันดังนี้ ปกติมอเตอร์ดังตัวอย่างเขาเรียกว่า มอเตอร์ 1 ขดลวด 2 ความเร็วซึ่งจะมีการต่อใช้งานอยู่ด้วยกัน 3 ประเภทหลัก คือ 1. แรงม้าคงที่ โดยที่ รอบช้าจะต่อ ขนาน 2 สตาร์ และ รอบเร็วจะต่อเป็นอนุกรม เดลต้า 2. แรงบิดคงที่ โดยที่ รอบช้าต่อเป็น เดลต้า และรอบเร็ว จะต่อเป็น ขนาน 2 สตาร์ 3. แรงบิดเปลี่ยนแปลง รอบช้าต่อเป็นอนุกรม สตาร์ และรอบเร็วต่อเป็น ขนาน 2 สตาร์ แต่เนมเพลทที่ให้มาจะเห็นว่า รอบเร็วกับรอบช้า แรงม้าเกือบจะเท่ากันเลย ก็ควรจะเป็นมอเตอร์ 2 ความเร็วแบบ แรงม้าคงที่ แต่การต่อวงจรภายนอก กลับไปเป็นเหมือนแรงบิดคงที่ ทำให้งงครับ ไม่รู้ตรงไหนเกิดการผิดพลาดบ้างหรือเปล่า พอดีจะหาวงจรการต่อให้ก็เลยไม่รู้ว่าจะให้อะไรไปดีครับ |
ความคิดเห็นที่ 2
|
21/01/2554 10:37 น. |
ขอบคุณครับคุณช่างซ่อมมอเตอร์ ผมลองต่อวงจร 2 แบบแล้วครับคือ 1.แบบแรงม้าคงที่ 2.แบบแรงบิดคงที่ ปรากฎว่า 1.แบบแรงม้าคงที่ จ่ายไฟเข้ารอบช้า ขนาน2สตาร์ มอเตอร์ไม่หมุน มีเสียงดังเปี้ยๆเบาๆเกิดขึ้นในมอเตอร์ มอเตอร์มีอุณภูมิสูงขึ้นอย่างรวดเร็วครับ จ่ายไฟเข้ารอบเร็วมอเตอร์ทำงานปกติ (ไม่ได้วัดรอบครับ) 2.แบบแรงบิดคงที่อาการเหมือนแบบแรงม้าคงที่เลยครับ คือ จ่ายไฟเข้ารอบเร็วมอเตอร์หมุนปกติ จ่ายไฟเข้ารอบช้า มอเตอร์ไม่หมุน มีเสียงดังเปี๊ยๆ เบาๆเกิดขึ้นในมอเตอร์ มอเตอร์มีอุณภูมิสูง ขึ้น ผมงงสุดเลยครับ  สำหรับมอเตอร์น่าจะเคยซ่อมมาก่อนแล้วครับ อีกนิดนึงครับ หนังสือของคุณช่างซ่อมมอเตอร์ผมอยากได้จริงๆครับ ผมพิจารณาดูแล้วว่าน่าจะมีประโยชน์กับผม ไม่มากก็ไม่น้อยครับขอบคุณครับ
|
ความคิดเห็นที่ 3
|
21/01/2554 12:28 น. |
ปัญหาจะอยู่ที่ชุดคอนโทรลซิครับ ว่า รอบช้าต้องการจ่ายตรงอย่างเดียว หรือต้องซ๊อตวงจรเทอร์มินอลอื่นด้วย อย่างไร แจ้งกลับยืนยันมาอีกทีนะครับว่า ชุดคอนโทรลต้องการอย่างไร ผมจะได้ส่งวงจรไปให้ถูก และแจ้ง Email มาด้วยนะครับ |
ความคิดเห็นที่ 4
|
21/01/2554 13:14 น. |
ชุดคอลโทรลเป็นแบบสวิทย์มือหมุนครับ(ไม่มีคอนแท๊คเตอร์ควบคุมมีแค่สวิทย์ตัวเดียว) มีอยู่ 3 สถานะครับคือ 1.บิดทางซ้ายจ่ายตรงอย่างเดียว 2.บิดทางขวาจะช๊อต 3 เทอร์มินอล 3.ตรงกลางปิดวงจร คือเครื่องกลึงนี้เป็นเครื่องรุ่นเก่าครับ Email ผมครับ songpon_le@hotmail.com |
ความคิดเห็นที่ 5
|
21/01/2554 13:23 น. |

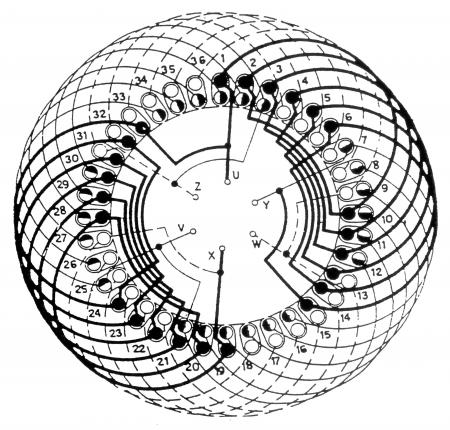

จะเกี่ยวกับการลง *** หรือเปล่าครับคือ คอล์ย1 ลง*** 1 กับ 10 คอล์ย2 ลง*** 2 กับ 11 คอล์ย3 ลง*** 3 กับ 12 แบบนี้ไปเรื่อยๆครับ |
ความคิดเห็นที่ 6
|
21/01/2554 18:09 น. |
ผมส่งทางเมลให้แล้วนะครับ แต่อยากเอามาลงในบอร์ดเพื่อจะมีคนสนใจ |
ความคิดเห็นที่ 7
|
21/01/2554 18:18 น. |
ผมแทรกรูปไม่ไ้ด้ไม่รู้ใหญ่ไปหรือเปล่าแค่ 462 K. เองใครรู้ช่วยบอกที |
ความคิดเห็นที่ 8
|
24/01/2554 12:05 น. |
ขอบคุณครับคุณช่างซ่อมมอเตอร์...ได้รับแล้วครับละเอียดมากเลยครับ ขอโทษด้วยนะครับที่ตอบช้า คือผมหยุดเสาร์-อาทิตย์ครับ จะลองต่อดูนะครับได้เรื่องยังไงจะบอกอีกที ขอบคุณมากๆเลยครับ
|
ความคิดเห็นที่ 9
|
01/02/2554 11:50 น. |
ได้ผลครับ วงจรที่ให้มาสุดยอดเลยครับ
|
ความคิดเห็นที่ 10
|
02/02/2554 16:15 น. |
ยินดี และดีใจด้วยครับ ที่เป็นส่วนหนึ่งในการช่วยแก้ปัญหา |
ความคิดเห็นที่ 11
|
18/03/2554 11:21 น. |
ทดสอบส่งรูปครับ |
ความคิดเห็นที่ 12
|
10/03/2557 03:00 น. |
มือไหม่หัดพันมอเตอร์ครับ อยากได้หนังสือของพี่ช่างซ่อมมอเตอร์ครับคือ ผม จะเอาไปเป็นข้อมูลในการสอนนักเรียนครับ อยากได้ข้อมูลเกี่ยวกับการลงลวดและการต่อวงจรขดลวดมอเตอร์สามเฟสครับ แบบ สองความเร็ว ถ้ามีขอข้อมูลผมด้วยครับ csm.kmit@gmail.com |
ความคิดเห็นที่ 13
|
25/08/2559 22:51 น. |

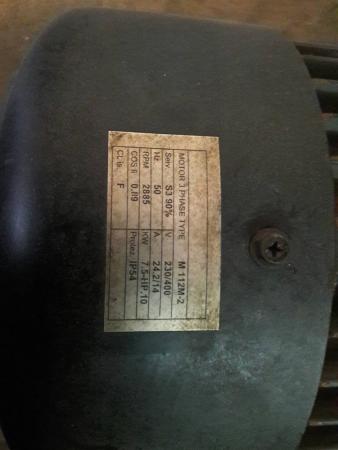

รื้อออก พันใหม่ ลง *** ตรง แต่จำการต่อเข้ากรุ๊ฟที่ 2 ของแต่ละเฟสไม่ได้ครับว่า พันตาม หรือ พันสวนกัน ขออภัย ลองหัดพันตัวใหญ่ดู ลวดเก่าเบอร์ 19 หมุนตัวเปล่า ok แต่เกาะโหลด ไม่มีแรงครับ อยาก ลองต่อดูใหม่ รายละเอียดดังนี้ 1.ขดเฟสหลัก 3 ขด รอบ 51-51-45 (นอก-กลาง-ใน) 2.ขดเฟสรอง หรือกลุ่มที่ 2 มี 2 ขด รอบ 36-36 (นอก-ใน)จำไม่ได้ว่าต่อตามเฟส หรือสวนเฟส อยากรู้คร่าวๆว่าผมพันถูกหรือผิดก่อน เพราะมอเตอร์ไม่ได้อยู่ใกล้ตัวครับ ปล.ลง Slot ไหน เดี๋ยวผมเปิดดูอีกทีแล้วนับร่องให้ครับ |
ความคิดเห็นที่ 14
|
25/08/2559 22:52 น. |
ลืม email teetat@hotmail.com ครับ ขอบคุณล่วงหน้า |
ความคิดเห็นที่ 15
|
17/02/2561 17:09 น. |
สวัสดีค่ะพี่ๆ หนูอยากสอบถามว่า หากต้องการทำแหล่งจ่าย6เฟส ซึ่งไฟ6เฟสนี้แปลงมากจากไฟบ้าน220v จากการทำชุดอินเวอร์เตอร์ 2ชุดที่มีมุมเฟสต่างกัน(ชุดที่1 120องศา และชชุดที่2 60องศา) มาควบคุม มอเตอร์ 2 สปีด 1แรงม้า 36 *** ความเร็วรอบ900 หนูจะสามารุปรับรอบแหล่งจ่ายกับรอบสปีดแบบ2สปีดนี้ ให้เข้ากันได้ยังไงคะ ช่วยแนะนำหน่อยนะ ขอบคุณล่วงหน้านะคะ |
