ขอรบกวนสอบถาม เรื่องการวัดสัญญาณกระแสของมอเตอร์
ee_engineer
14/01/2554
01:32 น.
ผมต้องการวัดสัญญาณกระแสของมอเตอร์ เพื่อต้องการตรวจสอบความผิดปกติที่เกิดขึ้นกับมอเตอร์ เนื่องจากเมื่อมอเตอร์เกิดการเสียหายขึ้น เช่น ตัวนำโรเตอร์, แบริ่ง จะเกิดฮาร์โมนิคปะปนกับกระแสของมอเตอร์ ซึ่งสามารถตรวจสอบได้โดยการนำสัญญาณกระแสมอเตอร์แปลงให้อยู๋ในโดเมนความถี่ และสังเกตดูว่าที่ความถี่ดังกล่าวปรากฏขนาดฮาร์โมเกิดขึ้นหรือเปล่า ต้องนี้ผมไม่ทราบว่าต้องการวัดสัญญาณกระแสของมอเตอร์ได้อย่างไร ที่จะทำให้ไม่เกิดการผิดเพี้ยนไปจากความเป็นจริง ไม่ทราบว่าผมจะใช้ CT ช่วยในการวัดกระแสได้หรือเปล่าคับ ไม่ทราบว่ามีความแม่นยำเพียงใด และผมต้องการวัดออกมาเป็นแรงดัน ไม่ทราบว่า CT วัดแรงดันได้หรือเปล่า ที่ขั้วเอาท์พุตอะคับ หรือมีวิธีการวัดแรงดันจาก CT อย่างไร รบกวนผู้รู้ช่วยชี้แนะด้วยคับ ที่ผมต้องการวัดแรงดันเนื่องจากผมต้องต่อเข้ากับตัว NI-9215 ดังรูป เพราะจะมีความ แซมปลิ้งเรท ที่สูงคับ

ความคิดเห็นทั้งหมด 5 รายการ |
ความคิดเห็นที่ 1
ช่างซ่อมมอเตอร์
15/01/2554
11:17 น.
ผมสงสัยว่าสัญญานที่เกิดจากความเสียหายของแบริ่ง จะส่งผลต่อฮาโมนิคที่เกิดขึ้นกับกระแสไฟฟ้าไหลเข้าออกมอเตอร์อย่างไรครับ แต่ถ้าเป็นขดลวดสเตเตอร์ บาร์โรเตอร์ หรืออะไรที่เกี่ยวข้องกับสนามแม่เหล็กก็พอจะเข้าใจอยู่

กระทู้ถามว่า อุปกรณ์ต้องการ Input เป็นแรงดัน แต่ค่าที่ต้องการวัดเป็นกระแส จะต้องทำอย่างไร แล้ว คู่มือไม่ได้บอกไว้หรือครับว่าต้องต่ออย่างไร ผมว่าคู่มือน่าจะต้องบอกไว้นะครับ

แต่ถ้าต้องการวัดกระแสและเปลี่ยนเป็นแรงดันจริง เข้าใจว่าน่าจะมี ตัวคอนเวอร์เตอร์โมดูลขายนะ แต่ไม่มั่นใจว่าจะมีย่านที่ต้องการหรือไม่ แต่จริงๆแล้วเอา ตัวต้านทานไปอนุกรมกับวงจรมอเตอร์ แล้วเอา อินพุทไปจับคร่อม ตัวต้านทานก็จะได้ค่าแรงดันแล้ว
ความคิดเห็นที่ 2
ee_engineer
15/01/2554
13:04 น.
 พอดีว่าผมอ่านเจอในบทความอะคับ ผมเลยอย่างทดลองดูว่าบทความที่เขียนมาจะถูกต้องเปล่า เพื่อนำไปประยุกต์ใช้ต่อไปคับ มอเตอร์ที่ทดลอง พิกัดกระแส 15[A] คับ ผมไม่รู้ว่าจะมี่ตัวต้านทานที่ทนกำลังที่สูงขนาดนั้นได้เปล่า เพราะว่าต้องต่ออนุกรมกับวงจร
ความคิดเห็นที่ 3
ช่างวรเดช
16/01/2554
19:27 น.
ni-9215 4input +,- 10VDC input

ต้องแปลง โดย

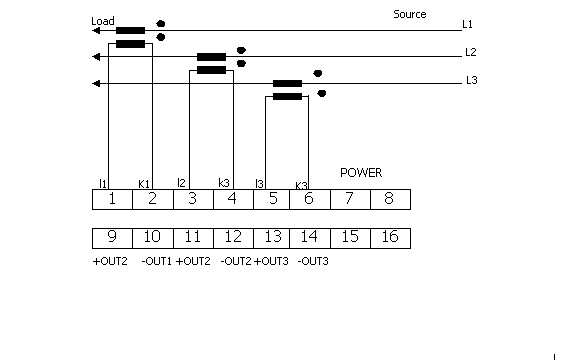

CT xxx/5A = 3 pcs ,

WISCO CT195 =1 pcs

แค่นี้ น่าจะจับกระแสได้


จบ
ความคิดเห็นที่ 4
ช่างวรเดช
16/01/2554
19:29 น.

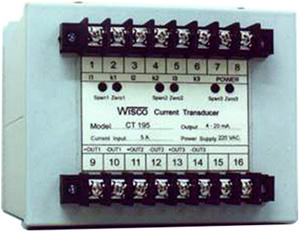

หน้าตา
ความคิดเห็นที่ 5
ee_engineer
17/01/2554
00:02 น.
 ขอบคุณสำหรับคำแนะนำครับ
