ช่วยด้วย!!! MachiningCenter โต๊ะงานเอียง
30/10/2553 17:08 น. |
วันนี้ตรวจพบว่า ลองเอาDialTest แตะทดสอบผิวหน้าโต๊ะงาน แกนY ปรกติดี แต่แกนX เข็มกระดิกไป 0.06 มม. ตกใจ หลายเดือนที่แล้วเคยทดสอบไม่เป็นแบบนี้ ทำไงดีครับ เรียนถามท่านผู้มีประสบการณ์ ปัญหานี้แก้ได้มั้ยครับ แก้อย่างไร ใครทำได้ พอดีมีงานต้องขึ้นด้วยด่วน |
ความคิดเห็นทั้งหมด 14 รายการ |
ความคิดเห็นที่ 1
|
31/10/2553 13:01 น. |
อ.สืบศักดิ์บอกว่า ให้ตั้งระดับน้ำดูก่อน กำลังรอช่างมาตั้งให้อยู่ครับ ผมภาวนาให้ตั้งแล้วมันหายจริงเถอะ ไม่งั้นถ้าเป็นเรื่องอื่นคงยุ่งแน่เลย
|
ความคิดเห็นที่ 2
|
01/11/2553 14:15 น. |
ตั้งระดับน้ำแล้วเช็คสปินเดิลด้วยว่าเอียงเท่าไหร่ |
ความคิดเห็นที่ 3
01/11/2553 21:48 น. |
รายงาน ผลด้วย นะครับ หลังจาก ปรับระดับน้ำแล้ว เพราะไม่มีเวลาติดตาม เล่นโทร มาถาม ซะ ค่ำ เชียว ต้องจัดการ บทความอีก 6 เรื่อง กับ งานสอน ปีหน้า จะได้ วิเคราะห์ ร่วมกับ คนอื่นในนี้ต่อ |
ความคิดเห็นที่ 4
|
02/11/2553 22:01 น. |
ตั้งระดับน้ำแล้ว ก็ยังไม่หายครับ ยังเอียงเหมือนเดิม ช่างออกความเห็นว่า เครื่องเป็น Linear Guideway ทั้งแกน X และแกน Y มีสองประเด็น 1. linear ของโต๊ะ สึกไปรางเดียว ก็เลยเอียง (จากในรูปจะเห็นว่าโต๊ะมีเหมือนรางรถไฟ2ราง) 2. linear แกนX ที่รับน้ำหนักหัวเครื่องข้างบน สึกหรือโก่งหรือบิดตัว นี่เป็นเบื้องต้นครับ ท่านๆมีวิธีพิสูจน์หรือไม่ครับ ว่าเป็นประเด็นไหนกันแน่ที่แท้จริง แล้วมีวิธีแก้อย่างไรให้ถูกต้องตามหลักการ แบบไม่สุกเอาเผากินครับ |
ความคิดเห็นที่ 5
|
02/11/2553 22:04 น. |
|
ความคิดเห็นที่ 6
|
03/11/2553 12:44 น. |
ถ้าเป็นประเด็นที่ 1 จะเปลี่ยนLinear ไปเลย หรือ ทำแผ่นชิม อย่างไหนเหมาะสมคุ้มค่ากว่ากัน ถ้าเป็นประเด็นที่ 2 ช่างบอกว่าต้องขันปรับลิ่มดันLinearแต่พอเปิดฝาครอบออกมา พบว่า เจ้าเครื่องรุ่นนี้ดันไม่มีลิ่มครับ มีแต่ Dowel Pin ไม่มีอะไรให้ขันปรับ คงเป็นเพราะเครื่องมันรุ่นเก่าเกือบ 20ปีมาแล้ว เลยไม่มีอะไรแบบนั้นเหมือนเครื่องใหม่ๆในปัจจุบัน ท่านมีควมเห็นว่าอย่างไรครับ |
ความคิดเห็นที่ 7
|
03/11/2553 22:29 น. |
ถ้าดูจากรูปนะครับคิดว่าน่าจะมีวิธีเช็คให้ออกว่าโต๊ะเอียงหรือหัวSpindleเอียงกันแน่ |
ความคิดเห็นที่ 8
|
04/11/2553 20:03 น. |
มีวิธีครับ หากสนใจ รอปีหน้าครับ ขอให้ งบประมาณ ผ่านก่อน จะจัดอบรมให้ ฟรี เรียน 5 วัน เต็ม เรื่อง "มาตรฐานการตรวจสอบ วิธีทดสอบและการประเมินสภาพเครื่องจักร CNC" จัดประมาณ 5 รุ่นๆละภาค ติดตามข่าวได้ แต่ คงหลังจาก อบรมให้ กรมอาชีวะ ประจำปีเสร็จเสียก่อน ส่วนการแก้ไข ของเด็กบางบอน นะมี เพียงแต่ ยังไม่แน่ใจเรื่อง งบประมาณ ส่วน คำตอบของคำถาม คือ ถ้าเป็นประเด็นที่ 1 จะเปลี่ยนLinear ไปเลย หรือ ทำแผ่นชิม ตอบ เปลี่ยนครับ แต่ถ้าหากจะชิม ก็ทนได้ชั่วคราวเท่านั้น เพราะพอมีน้ำหนักกดทับ แผ่นชิมก็ยุบตัวได้อีก ถ้าเป็นประเด็นที่ 2 ช่างบอกว่าต้องขันปรับลิ่มดันLinear แต่มี dowell pin ตอบ ระบบยึดราง linear ไม่น่าจะมีลิ่มนะ ลิ่มเป็น ระบบรางเครื่อง แมนนวล มิใช่หรือ การอัด dowell pin ต้องมี อุปกรณ์อื่นประกอบ เพื่อให้ทราบความตรงขณะติดตั้ง ไม่ใช่วางลงไปเฉยๆ แล้วขันสกรู + ตอก pin ประเด็นคือ รางสึก หรือ โต๊ะสึก หรือ หัวเอียง ซึ่งทั้งสาม แบบ ตอบได้จากการ ทดสอบ ตามมาตรฐาน ISO ที่บอกว่า รออนุมัติ งบก่อน นั่นแหละ แต่หากจะทำก่อน ต้องดูความคุ้มค่าด้วย เพราะเครื่องเก่าหลายปีอยู่ แต่ใน เบื้องต้น ก็น่าจะมีคนทำได้ อยู่ มั้ง เห็น บอกว่า ซ่อมเป็น กันหลายคน นี่นา |
ความคิดเห็นที่ 9
|
06/11/2553 15:24 น. |
เรียนถาม อ.สืบศักดิ์ การทดสอบตามมาตรฐาน ISO ประเด็นที่ว่านั้น ราคาประมาณเท่าไรครับ แล้วยังไม่รวมค่าซ่อมอีกใช่มั้ยครับ ตอนนี้ผมคงรอไปก่อน แก้ปัญหาเฉพาะหน้าให้ผลิตงานออกมาได้ก่อน เวลางานเงียบๆซาๆแล้วค่อยว่ากันอีกที ตอนนี้ผมแก้โดย เวลาวางชิ้นงานบนโต๊ะ ผมก็ใช้หมอนรองที่ไปสั่งเจียร์มาให้สูงไม่เท่ากันตามค่าที่วัดได้คือ .05 mm รองใต้ชิ้นงาน แค่นี้ ผิวหน้าชิ้นงานของผมก็ขนานกับรางแกน X แล้ว เครื่องผมจะว่าเก่าก็เก่า 20ปีแล้ว แต่มันก็เคยทำงานให้ผมได้เที่ยงตรงสมดั่งใจ ก่อนที่จะมีปัญหานี้ครับ ถ้ามันเป็นอะไรไป ผมก็เสียดายมากเลย อยากจะรักษาให้มันหายป่วยครับ |
ความคิดเห็นที่ 10
|
07/11/2553 16:50 น. |
ผมเข้าใจดี กับ การใช้เครื่อง และการพยายามรักษาสภาพของเครื่องจักรให้ คงเดิม เพราะระบบคอนโทรล ยังสามารถใช้งานได้ เสียก็แต่ ระบบราง ระบบโครงสร้าง การสั่งซื้อเครื่องใหม่ อาจไม่ใช่ทางออกเสมอไป การซ่อมแซม ส่วนประกอบทางด้านโครงสร้าง (Geometry & Construction) เป็นงานซ่อมอีกแบบที่ไม่ใช่ แค่ คำว่า "รีโทรฟิต" (Retrofit) ของใครบางคน หรือ ที่เคยมีสอนกันไป การประเมินสภาพ ความเสียหาย ควรทำตามหลักวิชา เพราะเป็นเรื่องที่ ISO แนะนำมาให้แล้ว ไปเสี่ยเวลากับ วิธีอื่น ทำไม และจะได้แก้ไข ตรงจุด ครบถ้วน ไม่ใช่ เจอตรงไหน ทำตรงนั้น รื้อไม่เสร็จสักกะที หรือ บางที ทำแล้ว สามเดือน เป็นอีก เพียงแต่ การทำ จำเป็นต้องเข้าใจ สองเรื่อง คือ มาตรฐานการตรวจสอบ และ หลักทางด้านมาตรวิทยา ซึ่งแยกจากกัน ไม่ออก ไม่ต้องอะไรมาก กะแค่เรื่อง วาง dial ไม่ถูกวิธี ค่าที่อ่านได้ ก็ผิดแล้ว เมื่อใช้ ค่าผิด งานที่ออกมาก็ผิด ฉันใดฉันนั้น ไม่ต่างจาก การใช้เครื่องมือวัด ผิดประเภท ในงาน Inspection หรอก ขอเวลาจัดการเรื่องทีมก่อน เพราะยังไม่รู้ว่า มีทีมไหน ทำได้บ้าง เนื่องจาก เอกชน 2รายที่ผ่านการอบรมไปแล้ว อยู่ในโรงงานใหญ่ ไม่รับงานนอก นอกนั้นเป็น ครูอาชีวะ ทีสอนไปสองรุ่นแล้ว |
ความคิดเห็นที่ 11
|
10/11/2553 00:12 น. |
ขอบคุณ อ.สืบศักดิ์ครับ ที่อุตส่าห์ชี้แจง ไม่ทราบ ครูอาชีวะ สถาบันไหนครับที่ อ. สอนไป 2 รุ่น |
ความคิดเห็นที่ 12
|
10/11/2553 16:40 น. |
ติดตามได้จาก ลิ้งค์ นี้ http://www.9engineer.com/index.php?m=news&a=show&news_id=111 |
ความคิดเห็นที่ 13
|
24/01/2554 12:17 น. |
test |
ความคิดเห็นที่ 14
|
24/01/2554 12:56 น. |

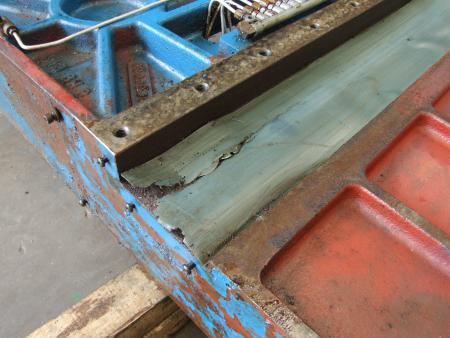

1. แผ่น zip หรือที่ท่านเรียกว่าลิ่มนั่นแหละ อาจจะหลวม หากถอดชิปการ์ดออกและถอดยางรีดน้ำมันออกจะเห็นสกรูเป็นหัวแบบใช้ไขควงแบนใหญ่ขัน ปรกติจะมีทั้งด้านหน้าและด้านหลัง ปรับขันทั้งหน้าและหลัง และใช้นาฬิกาตั้งงานลากเพื่อตรวจสอบแนวระนาบของแกนจนกระทั่งได้ค่าที่ยอมรับได้ ตามเอกสารที่ผมแนบมา 2. แผ่นเทอร์ไซด์บีอาจสึกหรือขาด เป็นแผ่นพลาสติกสีเขียวเข้ม มันจะทำหน้าที่เป็นตัวกลางระหว่างเหล็กโต๊ะที่อยู่กับที่กับส่วนที่เคลื่อนของโต๊ะงาน พูดง่ายๆแทนที่จะให้เหล็กกับเหล็กเสียดสีกัน เขาก็จะใช้แผ่นนี้ติดที่เหล็นทั้งสองส่วนแล้วให้แผ่นนี้เสียดสีแทน ปัญหาส่วนใหญ่ที่ทำให้แผ่นนี้เสียจะเกิดจากระบบน้ำมันหล่อลื่นแกนมีปัญหา คือน้ำมันไม่ไปเลี้ยงส่วนที่เคลื่อนที่ทำให้เกิดความร้อนจาดการเสียดสี และแผ่นนี้ใหม้เสียหายในที่สุด ที่เขาเรียกกันว่ารางใหม้ ผลที่ตามมาคือโต๊ะงานไม่ได้ระนาบ ทางแก้คือรื้อของเก่าออกแล้วแปะใหม่ และทำการปรับตั้งค่าความเที่ยงตรงใหม่ |
