มีใครรู้จักงานแคม(cam)ที่เป็นลูกเบี้ยวใหมครับ
18/09/2553 23:27 น. |

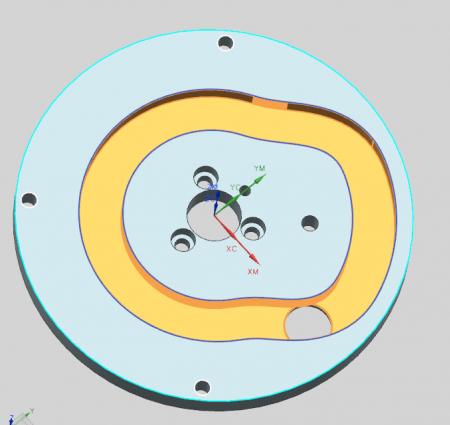

ที่ให้ลูกปืนวิ่งในร่องอย่างคล่องเพื่อใช้ในการขับเคลื่อนเครื่องจักรประมาณนี้.....ตอนนี้มาเจองาน cam จะมีปัญหาในการลงในล่องใม่เท่ากันเลยทำให้เป็นบางจุดหลวมมากกว่า 0.02แต่จุดอื่่นยังไม่ลงเลยลักษณะน้ีเสีย(เน่า)มีท่านผู้รู้ไหมครับ |
ความคิดเห็นทั้งหมด 8 รายการ |
ความคิดเห็นที่ 1
20/09/2553 16:00 น. |
กัดร่อง สำหรับ งาน แคม แล้ว เจอ ร่อง กว้าง กับ ร่อง แคบ ใช่ปล่าว แล้ว มันอยู่ ในแนวแกนไหน ล่ะ ตอนเดินกัด สี่เหลี่ยม กับ เดินกัด วงกลม มีปัญหาไหม ทางเดินมีด G-code เขียนยังไง เดิน แบบมี offset หรือ ไม่มี offset ขืนเดินกัดแบบมี offset งานอาจเสียได้ง่าย ก็เดินเก็บ เฉพาะส่วน ที่ยังไม่เข้า ดิ ส่วนที่กว้างไปแล้ว ก็ไม่ต้องไปยุ่งกะมัน เปลี่ยน การบอก ระยะ จาก โค้ง ต่อ โค้ง เป็น องศา กับ ระยะจากจุดศูนย์กลางแทน ก็ เดา ได้ แค่ นี้ แหละ ไม่ได้ เห็นงาน |
ความคิดเห็นที่ 2
|
20/09/2553 20:02 น. |
|
ความคิดเห็นที่ 3
|
20/09/2553 20:08 น. |

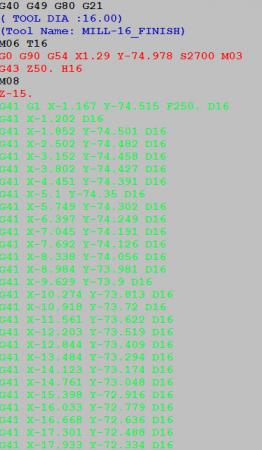

ใช่ครับ ทางเดินมีด G-code เขียนยังไง: |
ความคิดเห็นที่ 4
|
20/09/2553 20:13 น. |
ถ่าตัดทางเดินจะป็นรอยต่อ งานเน้นผิวร่อง เน้นฉากร่อง ความกว้างร่อง ตอนนี้ใช้วิธีเลือกเส้นในแค่เส้นเดียวแล้วoffsetออกตามความกว้างของร่องเอาครับอาจาร แต่แคมมันมีหลายรูปร่างไม่เหมือนกันทั้งแคมนอกแคมในด้วย |
ความคิดเห็นที่ 5
|
21/09/2553 02:33 น. |
กรรม แล้ว ครับ พี่น้อง หลายคน ที่กัดงานแคม (รวมทั้งผมในอดีต) พอเขียนเส้นส่งให้ CAD/CAM คำนวณให้เสร็จ มันออกโค๊ด ให้เดิน G41 หรือ G42 แล้วแต่ ว่า เราเลือกทางเดินกัดแบบไหน กรรมมาอยู่ ตรงที่ เครื่องที่ใช้ หากไม่ได้ ทำการปรับค่าแก้ สำหรับ ตำแหน่ง ( positioning error) ก็เสร็จมัน เจ้ง แม้ว่าเป็น เครื่องใหม่ นี่ คือ ที่มาของ คำถามว่า กัดสี่เหลี่ยม แล้ว สี่เหลี่ยมไหม กัดวงกลม แล้ว กลมไหม หรือ มีปัญหาไหม เพราะ G41 หรือ G42 จะใช้ ค่า offset ของดอกกัด ที่ป้อนไว้ มาทำการ offset compensate ขณะที่เดินกัด ทางแก้ คือ ทำให้ ค่า ดอกกัด เป็น 0 แล้ว ทำโปรแกรมใหม่ โดยเพิ่มค่าให้กับ เส้นรอบของ แคม เอา center ของดอกกัด เป็นเกณฑ์ ส่วนที่บอกว่า เส้นของ แคม วงนอก กับ เส้นใน ไม่เหมือนกัน นั้น ให้พิจารณาว่า ขณะที่นำไปใช้งานจริง camm follower นั้นเดินตามเส้นไหน ระหว่าง เส้นใน หรือ เส้นนอก แล้ว สนใจ แต่ เส้นนั้น อย่างเอามาปนกัน เดี๋ยวบ้า แถม งง เปล่าๆ |
ความคิดเห็นที่ 6
|
21/09/2553 21:36 น. |
ตรงที่ อ พูดเลยครับเรื่องเครื่อง แรกใช้เครื่องเล็กกีดเดินแล้วมันกะตุกเป็นจุดๆและหลายจุดมากงานทีกัดในเครื่องนี้เสียเป็นซะส่วนมากเพราะใส่ค่าโทโรแร็นละเอียดแรกผมก็ไม่โทษเครื่องแต่พอเปลี่ยนมากัดเครื่องใหญ่งานก็เลยได้...แต่ยังงัยก็ตามผมเองก็อยากขอคำแนะนำจาก อ เรื่องนี้หน่อยจะได้ความรู้เพิ่มเติมบ่าง.....ผมมีคำถาม อ เรื่องเครื่องกัดไม่กลมครับ อ มีความเห็นว่ายังงัยครับ |
ความคิดเห็นที่ 7
|
22/09/2553 14:19 น. |
เรื่อง นี้ สอนใน ชั้นเรียน ทุกครั้ง ที่มีการ อบรม หรือ แม้แต่ สัมมนาย่อย เช่น ที่ไบเทค สำหรับเรื่องนี้ อาจเกิดความผิดพลาด ได้จาก 1.ค่า Backlash ของบอลสกรู แก้ได้ ใน พาราฯ 2.ค่า error compensation ที่ต้องแก้ไข อยู่เรื่อยๆ ใน คอนโทรลเลอร์ จำเป็นต้อง ทำการ ทดสอบ สอบเทียบ เครื่อง 3.สภาพการบิดเบี้ยว ของ โครงสร้าง เครื่องจักร หลังจากติดตั้ง เช่น การโค้งงอ ของ คอลัมภ์เครื่อง (อย่าคิดว่า เครื่องมันเป็น เหล็ก แข็งแรง ตามค่าจากการคำนวณ) เฉพาะแค่ 2 เรื่องหลัง เนี่ย ตอนไม่มีปัญหา ไม่มีใครเชื่อหรอก พยายามพูด สอน อบรม มากว่า 3 ปี แล้ว รายละเอียด ของคุณ คงต้อง ถามมากว่านี้ อยู่ที่ จะส่งมาในเมล์ ผม หรือ จะถามต่อใน นี้ ก็ได้ เผื่อ คนอื่น จะอยากเรียนรู้ ติดตาม |
ความคิดเห็นที่ 8
12/10/2553 13:50 น. |
