» Webboard » ซีเอ็นซี เครื่องจักรกล เครื่องมือกล แม่พิมพ์
19/05/2553 09:13 น. , อ่าน 34,972 ครั้ง
Bookmark and Share
สอบถามเกี่ยวกับการใช้ Thread Plug Gauge
Cbr Supply
19/05/2553
09:13 น.
 สอบถามเกี่ยวกับการใช้ Thread Plug Gauge

ใช้ดอก TAP G1/2-14 จะต้องใช้ Thread Plug Gauge ไซร์ไหนครับ
ใช้ดอก TAP RC1/2-14 จะต้องใช้ Thread Plug Gauge ไซร์ไหนครับ
ใช้ดอก TAP NPT1/2-14 จะต้องใช้ Thread Plug Gauge ไซร์ไหนครับ
ใช้ดอก TAP M16xP1.5 จะต้องใช้ Thread Plug Gauge ไซร์ไหนครับ
ใช้ดอก TAP M20xP1.5 จะต้องใช้ Thread Plug Gauge ไซร์ไหนครับ

สอบถามท่านผู้รู้ครับว่า จะต้องใช้ Thread Plug Gauge ไซร์ไหนครับ มาเช็คกับเกลียวที่
ต๊าบไปครับ
ความคิดเห็นทั้งหมด 45 รายการ | 1  2  3  ›  »
ความคิดเห็นที่ 1
สืบศักดิ์
19/05/2553
14:10 น.
 เป็น คำถาม ที่ดีมาก เพราะหลายแห่ง บางที ก็สับสน

ตอบว่า ใช้ ไซร์ เดียวกัน นั่นแหละ แต่

(มีแต่ ดิ ไม่งั้น มันจะเช็ค ถูกต้องได้ยังไง )

ที่บอกว่า ไซร์เดียวกัน ความจริง เป็น เบอร์เดียวกัน แต่ ขนาดไม่เท่ากัน โดยมีการลด ขนาดตาม ตาราง IT5 - IT7 ขึ้นอยู่กับว่า สุดท้ายต้องการ เกลียวเป็นแบบไหน ฟิต พอดี หรือ หลวม

ทีนี้ เวลาที่ผลิต จำหน่าย ผู้ผลิต จะทำให้ง่ายเข้า โดยแบ่ง การผลิตออกเป็น คลาสต่างๆ คือ
- Working
- Inspection
- Calibration

กล่าวคือ ขณะทำการผลิต ให้ใช้ คลาส Working สำหรับ การตรวจสอบชิ้นงาน
ใช้ Inspection เพื่อการทวนสอบ เช่น ใช้ ริงเกจ คลาส Inspection ทวนสอบ ปลั๊กเกจ คลาส Working
ส่วน คลาส Calibration จะใช้กับ เครื่องมือวัด เพื่อการสอบเทียบ ปลั๊กเกจ และ ริงเกจ

หมายเหตุ
รหัสย่อ ของแต่ละ คลาส แต่ละ ผู้ผลิต จำไม่ได้ เพราะต้องเปิดเอกสาร ของแต่ละ มาตรฐาน หรือ ของ ผู้ผลิต แต่ละราย ว่าอิงกับ ของใคร JIS, DIN, ISO

สรุป คำถาม
ตอบ ไซร์ ใคร ไซร์ มัน แต่คนละ คลาส เพราะราคาต่างกัน

ความคิดเห็นที่ 2
สืบศักดิ์
20/05/2553
18:31 น.

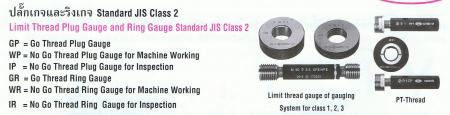

ได้รูป มา อธิบาย จะได้ เข้าใจ กระจ่างหน่อย กล่าวคือ

GP เป็น GO
WP เป็น No Go ( ทั้ง GP และ WP ใช้ ตอนทำงาน ขึ้นรูป ทำเกลียว )
IP เป็น No Go ( ใช้สำหรับ สอบเทียบ Ring Gauge )

GR เป็น GO
WR เป็น No Go ( ทั้ง GR และ WR ใช้ ตอนทำงาน )
IR เป็น No Go ( ใช้สำหรับ สอบเทียบ Plug Gauge )

Class 1 เป็นแบบ เกลียวฟิต
Class 2 เป็นแบบ เกลียวพอดี
Class 3 เป็นแบบ เกลียวสวมหลวม

เพราะฉะนั้น เกลียว ไซร์ไหร สั่งไซร์นั้น แต่ ระบุ ตัวต่อท้าย ว่าเป็น GP + WP สำหรับ แบบ สองหัว ซึ่งส่วนใหญ่เป็น ปลั๊กเกจแบบตรง
( ตามตัวอย่างในรูป M30 P3.5 คือ เกลียว ส่วน GP II และ WP II คือ ด้านซ้าย เป็น GO ด้านขวา เป็น NO Go )

ส่วน เกลียวเทเปอร์ อาจใช้ แบบชิ้นเดียวได้ โดยหากเข้าลึกกว่า กำหนด ก็จะเกินพิกัด ( รอยที่เจียรบากตรงไว้ )
หรือ พ้นตรงที่เจียรเป็น บ่าไว้
ความคิดเห็นที่ 3
สืบศักดิ์
20/05/2553
23:57 น.
 แก้ไข นิด นึง

สำหรับ IP กับ IR ที่บอกว่า สอบเทียบ นะ
แก้ไขเป็น สำหรับ การตรวจสอบ หรือ inspection คือ ใช้สวม หรือ หมุนใส่ ตัวตรงข้าม เพื่อดูอัตราฟิต ว่า ยังดีอยู่ หรือ คลอนไปแล้ว

หากคลอนไป แสดงว่า กลุ่ม GP, WP, GR, WR, จะใช้ไม่ได้แล้ว จะเปลี่ยนไป แล้วแต่ว่า เป็น ปลั๊ก หรือ เป็น ริงเกจ

ความคิดเห็นที่ 4
Cbr Supply
21/05/2553
07:20 น.
 ขอบพระคุณมากครับอาจารย์

กระจ่างเลย

อิอิ
ความคิดเห็นที่ 5
Dulra Pun
06/06/2553
12:18 น.
 มาช่วย อ.สืบ ตอบ
เพิ่มเติมสิ่งที่ อ.สืบตอบนั้น เป็นเพียง JIS Standard
จริงแล้วต้องถามลูกค้าก่อนว่า ใช้ JIS /หรือ ISO เป็นมาตรฐานในการออกแบบเกลียว
ที่ต้องถามเพราะ หากลูกค้าใช้ JIS และ คุณดัน ใช้ ISO ผลคือ สวมกันไม่เขาครับ
๋JIS อ.สืบ อธิบายไปแล้ว

มาดู ISO บ้างครับ ISO จะเริมที่ Class ของเกลียว โดยปกติที่มีขายคือ Class x
คือค่าบวกลบ ของขนาดความโตของเกลียว เป็นช่าง แตกต่างกันตามขนาดความโตของเกลียว
ตามข้อมูล หาดูใน Diameter Tolerance Chart (ANSI/ASME B89.1.5)

เสร็จจากข้างบนก็มาต่อที่ Class of fit - Work plug จะเป็น 2B หรือ ไม่ 3B สำหรับเกลียว นิ้ว
และ 6H สำหรับ เกลียวมิล
จะเห็นได้ว่า พิจารณาแล้วต่างกันแน่นอน JIS & ISO อย่าไปใช้ผิดละครับ

หาข้อมูลเพิ่มเติม ตาม เบอรฺ์ อ้างอิงของ Standdard ล่างนี้ครับ
G1/2-14 BS Standrd
G SERIES
Gauges for testing threads to
BS 2779: 1986 (G Series).
BS 2779 specifies details of pipe threads where pressure tight joints are not required, and also specifies the limits for gauges for testing the product thread.
BS 2779 หรือ ISO 228/1 - 1982 และ ISO 228/2 - 1980,
....................................................................................
RC1/2-14
BS 21: 1985, and ISO 7/2 1982.
Gauges for testing pipe threads where pressure tight joints are made on the threads to
...............................................................................................................
NPT1/2-14
Gauges for testing threads to American National Standard ANSI/ASME B1.20.1 - 1983.
..............................................................................
M16xP1.5 /M20xP1.5
Gauges for testing ISO metric screw threads to BS 3643:1981, and BS 919:Pt 3:1968.
BS 3643 comprises two parts. Part 1 provides information and data on the basic principles, and is based on
ISO 965/1 and ISO 965/3.
Part 2 tabulates diameters of coarse, constant and fine pitch series threads, and is based on ISO 965/2.
BS 919: Pt3: 1968 contains the recommended gauging system for checking ISO metric threads in accordance with BS 3643. It is based on ISO 1502. The basic profile of the ISO threads is shown below.

โชคดีนะครับ
ความคิดเห็นที่ 6
smpt
15/08/2553
14:59 น.

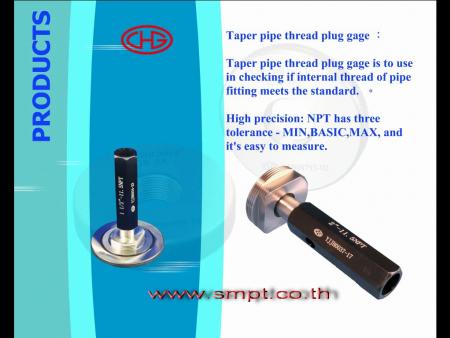

http://threadpluggaugesthrearinggauges.blogspot.com
ความคิดเห็นที่ 7
dd
15/08/2553
15:00 น.
www.smpt.co.th

www.smpt.co.th


www.smpt.co.th
ความคิดเห็นที่ 8
LB
10/06/2554
09:30 น.
 แล้วเมื่อต้องการจะสอบเทียบมันละครับต้องใช้อุปกรณือะไรบ้าง
ความคิดเห็นที่ 9
seiki
04/07/2556
10:41 น.
 สอบถามเพิ่มเติมครับ Class ของดอก TAP มีกี่ Class ครับแต่ล่ะ Class หมายความว่ายังไงหรอครับ ท่านใดทราบช่วยตอบผมด้วยครับ
ความคิดเห็นที่ 10
tump
11/09/2560
19:39 น.
 เราสามารถใช้ plug gauge ตรวจสอบชิ้นงานได้ไหมครับ ความหนาสีที่ควบคุมคือ 20 ไมครอน ขึ้นไป Nut ที่ใช้คือ Nut M8 x 1.25 ครับ
