ความหมาย ศัพย์ - คำย่อไฟฟ้า


  Computer-Base Substation Control System
  ElectroMagnetic Compatibility
  ElectroMagnetic Interfernce
  Geographic Information System
  Gas Insulated Switchger , Gas Insulated Substat
   ตลาดกลางซื้อขายไฟฟ้า
  System Average Interrupption Duration Index
  System Average Interrupption Frequency Index
  Supervisory Control and Data Acquisition


                                                        CSCS Computer-Base Substation Control System

                                                CSCS หมายถึง ระบบการควบคุมอุปกรณ์ภายในสถานีไฟฟ้าด้วยคอมพิวเตอร์
                                           ซึ่งระบบนี้ได้ถูกพัฒนาขึ้นมาใช้งานเมื่อประมาณ 10 กว่าปีที่ผ่านมา    เพื่อใช้แทน
                                           Substation Remote Terminal Unit (SRTU) แบบดั้งเดิม    ซึ่งมีฟังก์ชันการใช้งาน
                                           เป็นเพียงอุปกรณ์อินพุทของระบบ  Supervisory  Control  And  Data  Acquisition
                                           (SCADA) เท่านั้น ระบบ CSCS นี้  จะเป็นระบบที่มีสมองสั่งการ หรือหน่วยประมวล
                                           ผลกลาง  (CPU)  เป็นของตัวเอง  ดังนั้นจึงสามารถกระจายงานควบคุมและงานประ
                                           มวลผลข้อมูล ซึ่งแต่เดิมเคยกระทำที่เครื่องคอมพิวเตอร์ของระบบ SCADA ที่ศูนย์
                                           ควบคุมมาให้ระบบ  CSCS ซึ่งติดตั้งอยู่ที่สถานีไฟฟ้าดำเนินการแทนได้  จึงทำให้
                                           ภารกิจของเครื่องคอมพิวเตอร์ระบบ SCADA มีขนาดเล็กลงได้ดังนั้น จึงกล่าวได้ว่า
                                           ระบบ CSCS เสมือนระบบ SCADA ที่ถูกจำลอง     หรือย่อส่วนให้มีขนาดเล็กลงนั่น
                                           เองโดยที่ฟังก์ชันใดระบบ SCADA ขนาดใหญ่ทำได้ ระบบ CSCS  ก็สามารถทำได้
                                           เช่นเดียวกัน และนอกจากนี้ การเชื่อมต่อระหว่างระบบ CSCS    หลายแห่งเข้ากับ
                                           ระบบ SCADA ใหญ่ที่ศูนย์ควบคุมการจ่ายไฟ   จะทำหน้าที่ควบคุมอุปกรณ์ภายใน
                                           สถานีไฟฟ้าแต่ละแห่งผ่านระบบสื่อสารไปยังระบบ CSCS ที่สถานีไฟฟ้า

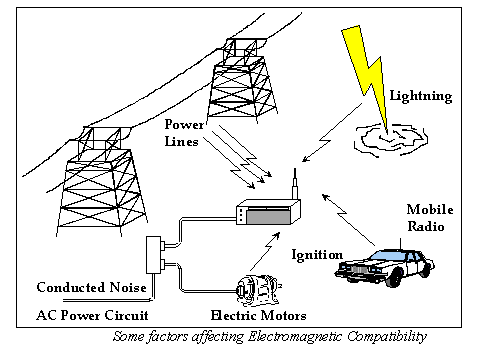

                                                                    EMC   ElectroMagnetic Compatibility

                                                  EMC หมายถึง ความสามารถของอุปกรณ์ เครื่องมือหรือระบบหนึ่งที่ทำงานได้ตาม
                                               ต้องการภายใต้สิ่งแวดล้อมของคลื่นแม่เหล็กไฟฟ้าอันหนึ่ง โดยไม่ทำให้เกิดคลื่นรบ
                                               กวนของคลื่นแม่เหล็กไฟฟ้าเกินระดับที่จะได้รับได้ต่อสิ่งอื่นในสิ่งแวดล้อมนั้น  หรือ
                                               มีความหมายว่า      ความมุ่งหมายสำหรับให้เครื่องใช้ไฟฟ้าสามารถที่จะทำงานในสิ่ง
                                               แวดล้อมเดียวกัน โดยไม่มีผลกระทบที่อันไม่พึงประสงค์ต่อกัน





                                                                            EMI   ElectroMagnetic Interfernce
                                               EMI หมายถึง ผลการรบกวนอันเนื่องจากคลื่นแม่เหล็กไฟฟ้า โดย EMI มีคำนิยาม
                                            คือ ผลการลดสมรถนะของเครื่องมือ ช่องสายส่งหรือระบบหนึ่ง     โดยมีสาเหตุมาจาก
                                           ปรากฎการณ์ของคลื่นแม่เหล็กไฟฟ้า การรบกวนนี้จะทำให้เกิดแรงดันไฟฟ้า     และ
                                           กระแสไฟฟ้าที่ไม่ต้องการในวงจรหรือเครื่องไฟฟ้า เป็นผลให้เกิดการรบกวนขึ้นเช่น
                                           เสียงรบกวนในเครื่องรับวิทยุ หรืออุปกรณ์ทำงานผิดปกติ หรือมีผลรบกวน ในระดับที่
                                           อาจจะเป็นอันตรายต่อบุคล



                                                                         GIS Geographic Information System

                                                   GIS หมายถึง ระบบสารสนเทศทางภูมิศาสตร์ ซึ่งเป็นระบบคอมพิวเตอร์ระบบหนึ่ง
                                               ที่ใช้จัดการกับข้อมูลที่มีลักษณะเป็นข้อมูลรูปภาพ และตัวอักษรควบคู่กัน    ส่วนใหญ่
                                               จะนำมาใช้งานเกี่ยวกับแผนที่ภูมิศาสตร์   ประเภทต่างที่ต้องการ หรืออ้างอิงข้อมูลรูป
                                               ภาพและข้อมูลตัวอักษร ระบบ GIS สามารถนำเข้าเก็บบันทึก วิเคราะห์ออกแบบ และ
                                               แสดงข้อมูลทั้งสองชนิดได้ดี ซึ่งในปัจจุบัน การไฟฟ้านครหลวง    และการไฟฟ้าส่วน
                                               ภูมิภาค ได้นำระบบดังกล่าวมาใช้ในการวางแผนออกแบบการก่อสร้าง การบำรุงรักษา
                                               และระบบจำหน่ายไฟฟ้าได้อย่างเกิดประโยชน์



                                                     GIS : Gas Insulated Switchger , Gas Insulated Substation
                                                    GIS  หมายถึง สถานีไฟฟ้าที่มีสวิซ์เกียร์บรรจุอยู่ในภาชนะ หรือถังที่มีฉนวน
                                              ระหว่างตัวนำของแต่ละเฟส    และระหว่างตัวนำกับ  Ground        เป็นก๊าช SF6
                                              (Sulphur Hexa Flyoride)  ที่มีค่าฉนวนไฟฟ้าที่ดีที่สุดในปัจจุบัน สถานีไฟฟ้า GIS
                                              จะมีขนาดเล็กกระทัดรัด เหมาะสำหรับการติดตั้งใช้งานในบริเวณที่มีพื้นที่ จำกัด
                                              โดยเฉพาะในเขต อุตสาหกรรมหรือย่านเศรษฐกิจเมืองอุตสาหกรรม สถานีไฟฟ้า
                                               GIS     จะมีร าคาแพงกว่าสถานีไฟฟ้าทั่วไป แต่ในระยะยาว จะมีข้อดีในด้านการ
                                              บำรุงรักษาความปลอดภัย และความมั่นคง



                                                                          Power Pool ตลาดกลางซื้อขายไฟฟ้า

                                                  Power Pool หมายถึง องค์กรหรือหน่วยงานใดๆ ที่ถูกจัดตั้งขึ้นเพื่อเป็นตัวกลาง
                                              ในการซื้อขายไฟฟ้าในระดับการขายส่งระหว่างผู้ผลิตไฟฟ้า คือโรงไฟฟ้าต่างๆ และ
                                              ผู้ซื้อไฟฟ้า ได้แก่ บริษัทระบบจำหน่ายและจัดหาไฟฟ้า (REDCo) และบริษัทค้าปลีก
                                              ไฟฟ้า(RetailCo) โดยคำนึงถึงเสถียรภาพของระบบไฟฟ้าเป็นหลัก         และให้มีค่า
                                               ดำเนินงานในการรับจ่ายไฟฟ้าที่เหมาะสม




                                                     SAIDI :   System Average Interrupption Duration Index
                                                  SAIDI   คือ ค่าดัชนีแสดงระยะเวลาที่ไฟฟ้าดับของระบบโดยเฉลี่ย ต่อผู้ใช้ไฟฟ้า
                                             1 ราย ในระยะช่วงเวลาหนึ่ง โดยทั่วไปในรอบ 1 ปี

                                               SAIDI   = (ผลรวมของระยะเวลาที่ผู้ใช้ไฟฟ้าเกิดไฟฟ้าดับในหนึ่งปี) / (จำนวนผู้ใช้ไฟทั้งหมด)

                                                 ดังตัวอย่าง เช่น ระบบไฟฟ้าแห่งหนึ่งมีสายป้อน 2 ฟีดเดอร์
                                                                          ฟีดเดอร์ 1 มีไฟฟ้าดับ 2 ครั้ง ต่อปี ครั้งแรกนาน 5 นาที ครั้งที่ 2 นาน8 นาที
                                                                          ฟีดเดอร์ 2 มีไฟฟ้าดับ 3 ครั้ง ต่อปี ครั้งแรกนาน 10 , 5 และ 3 นาที ตามลำดับ

                                                  SAIFI = [ (5+8) x 120+(10+5+3) x100 ] / [ 120+100 ] = 15.27. นาที/ ผู้ใช้ไฟ





                                                       SAIFI :   System Average Interrupption Frequency Index

                                                  SAIFI   คือ ค่าดัชนีความถี่ของการเกิดเหตุการณ์ ไฟฟ้าดับของระบบโดยเฉลี่ย
                                               ซึ่งหมายถึง ค่าเฉลี่ย จำนวนครั้งที่ผู้ใช้ไฟแต่ละรายเกิดไฟฟ้าดับ     ในระยะช่วง
                                              เวลาหนึ่ง โดยทั่วไปคือ 1 ปี

                                               SAIFI   = (ผลรวมของจำนวนครั้งที่ผู้ใช้ไฟฟ้าเกิดไฟฟ้าดับในหนึ่งปี) / (จำนวนผู้ใช้ไฟทั้งหมด)

                                                 ดังตัวอย่าง เช่น ระบบไฟฟ้าแห่งหนึ่งมีสายป้อน 2 ฟีดเดอร์
                                                                          ฟีดเดอร์ 1 มีไฟฟ้าดับ 2 ครั้ง ต่อปี มีผู้ใช้ไฟ 120 ราย
                                                                          ฟีดเดอร์ 2 มีไฟฟ้าดับ 3 ครั้ง ต่อปี มีผู้ใช้ไฟ 100 ราย

                                                  SAIFI = [ (2x 120)+(3x100) ] / [ 120+100 ] = 2.42 ครั้ง/ ปี





                                                                   SCADA  :  Supervisory Control and Data Acquisition

                                                                              ระบบควบคุมและประมวลผลแบบศูนย์รวม

                                     ระบบ SCADA จะประกอบด้วยส่วนประกอบหลักคือ  ศูนย์ควบคุม (Master Station)  , RTUs
                                  (Remote Terminal Units)   และ ระบบการติดต่อสื่อสาร ซึ่งจำนวนของศูนย์ควบคุมและ RTUs
                                  จะขึ้นอยู่กับความต้องการและโครงสร้างของระบบที่จะนำไปใช้งาน  ( อย่างเช่น โครงสร้างของ
                                  ระบบของการไฟฟ้าส่วนภูมิภาค ครอบคลุมพื้นที่บริเวณกว้าง    โดยที่โครงสร้างในการสั่งควบ
                                  คุมอุปกรณ์และการทำงานในกรณีอื่น ๆ อย่างเช่น การวางแผน , การคิดบิลค่ากระแสไฟฟ้า ,
                                  การประสานงานกับ  กฟผ.  เป็นต้น  จะแบ่งออกเป็นส่วนกลาง ,  ภาค , เขต ,  กฟจ.     ซึ่งเป็น
                                   ลักษณะแบบกระจาย (Distributed)  ดังนั้นโครงสร้างของระบบ  SCADA       จึงควรจะเป็นแบบ
                                   กระจาย ด้วยเป็นต้น)

                                        โดยประวัติความเป็นมาของระบบ SCADA นั้น  วัตถุประสงค์หลักในครั้งแรกนั้นจะนำมา
                                  ใช้กับงานด้านโทรศัพท์ และอุตสาหกรรมการสื่อสารอื่นๆ  เป็นระบบที่มีความสามารถในการตรวจ                                   สอบการเปลี่ยนแปลงสถานะของอุปกรณ์ที่อยู่ในระยะไกลและรายงานผลการเปลี่ยนแปลงสถานะ
                                  ให้ศูนย์ควบคุมทราบ ต่อมาในปี   1923 ได้มีการพัฒนาระบบการควบคุมระยะไกล   โดยการใช้
                                   เทคนิค  "Check-before-Operate" ทั้งนี้    เพื่อให้มีการตรวจสอบสถานะของอุปกรณ์ที่ต้องการจะ
                                   ควบคุมเพื่อความแน่ใจ  ก่อนที่จะสั่งควบคุม    และต่อมาได้มีการนำระบบ    "Logging System"
                                   มาใช้งาน  โดยที่ระบบนี้เป็นระบบที่สามารถเฝ้ามองข้อมูลจากระยะไกลได้และพิมพ์รายงานข้อมูล
                                   การเปลี่ยนแปลง สถานะ ของอุปกรณ์ตลอดจนถึงรายงานวันและเวลาที่เกิดขึ้นด้วย และเมื่อมีการ
                                   เริ่มนำอุปกรณ์จำพวก Solid-state   (   อุปกรณ์อิเล็คทรอนิคส์เซนเซอร์, A/D คอนเวอร์เตอร์ ฯ  )                                    เข้ามาใช้งานจึงทำให้มีความสามารถในการเพิ่มฟังก์ชั่นต่าง ๆ ของระบบ SCADA ที่ต้องการขึ้น โดย
                                   ในปี 1980   ได้มีการนำเทคโนโลยี่ใหม่เข้ามาใช้ในระบบ SCADA ที่ใช้ในการควบคุมระบบไฟฟ้า
                                   ซึ่งในปัจจุบันนี้ RTU ชนิดใหม่ ๆ       ได้มีการนำไมโครโปรเซสเซอร์มาใช้ในการประมวลผลของ
                                   ฟังก์ชันต่าง ๆ ที่เพิ่มขึ้นมา        การนำเอาไมโครโปรเซสเซอร์มาใช้งานนั้นทำให้มีความคล่องตัว
                                   (Flexibility) ในการใช้งานที่เกี่ยวกับระบบ SCADA ทั้งในด้านการโอเปอเรตและความสามารถด้าน
                                    อื่น ๆในการใช้งาน
