วงจรกรองความถี่สูงผ่าน (High Pass Filter Circuit, HPF)

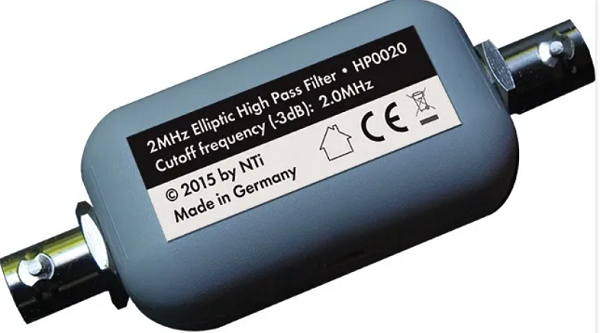

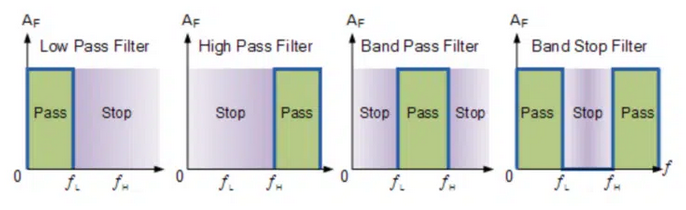

วงจรกรองความถี่เป็นวงจรที่ยอมให้ความถี่ของสัญญาณไฟฟ้าผ่านได้บางช่วงเท่านั้น โดยที่ความถี่อื่นๆ จะถูก
ลดทอนหรือตัดออกไปเพื่อให้ได้ความถี่ที่ต้องการเท่านั้น โดยวงจรกรองความถี่นั้น แบ่งออกเป็น 4 ประเภท คือ
- วงจรกรองความถี่ต่่าผ่าน (Low Pass Filter Circuit, LPF)
- วงจรกรองความถี่สูงผ่าน (High Pass Filter Circuit, HPF)
- วงจรกรองสัญญาณช่วงความถี่ (Band Pass Filter Circuit, BPF)
- และวงจรลดทอนสัญญาณช่วงความถี่ (Band Reject Filter Circuit, BRF)

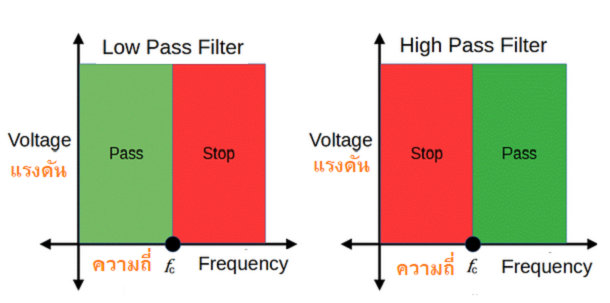

เปรียบเทียบระหว่าง วงจรกรองความถี่ต่่าผ่าน กับ วงจรกรองความถี่สูงผ่าน

วงจรกรองความถี่สูงผ่าน (High Pass Filter Circuit, HPF)

วงจรกรองความถี่สูงผ่าน เป็นวงจรที่ยอมให้สัญญาณความถี่สูงกว่าความถี่ที่ก่าหนดผ่านไปได้ โดยที่ความถี่ที่
ต่่ากว่านั้นจะถูกลดทอนไปตามล่าดับ สามารถท่าได้โดยการต่อตัวต้านทาน และตัวเก็บประจุ ดังรูปต่อไปนี้

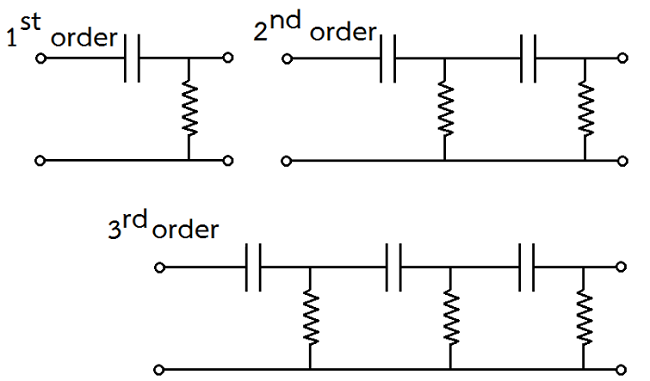

                                                        วงจรกรองความถี่สูงผ่านที่ลำดับหรือออเดอร์ต่างๆ

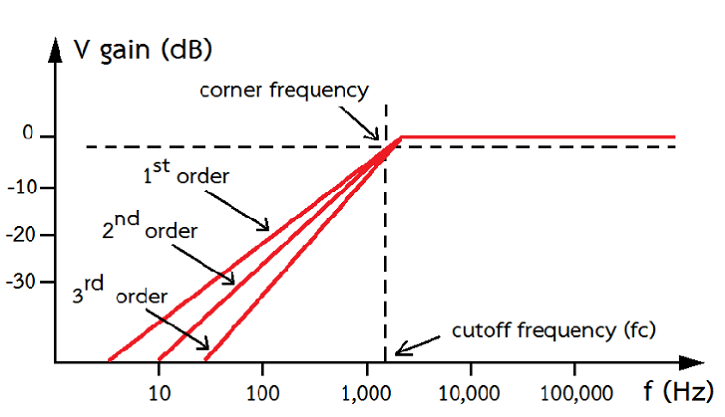

จากรูปตัวอย่างที่อยู่ด้านบน   สัญญาณไฟฟ้าที่เกิดขึ้นสามารถน่ามาเขียนกราฟความสัมพันธ์ระหว่างความต่างศักย์กับความถี่ของสัญญาณไฟฟ้าได้ดังนี้


จากกราฟแสดงความสัมพันธ์ระหว่างความต่างศักย์กับก่าดับการลดทอนความถี่ในวงจรกรองความถี่สูงผ่าน

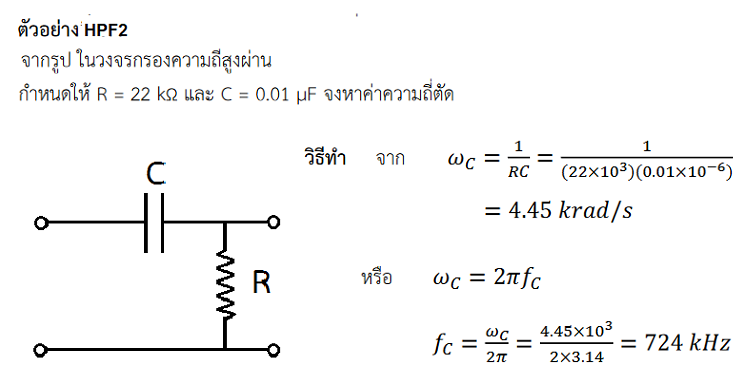

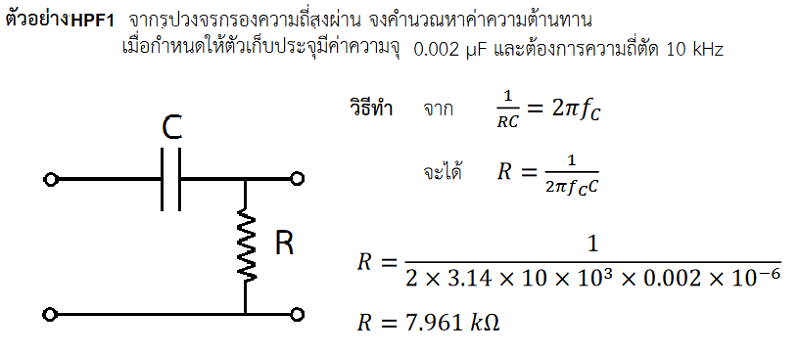

การค่านวณหาค่าความถี่ตัด (cutoff frequency) ในวงจรกรองความถี่สูงผ่าน (high pass filter, HPF)

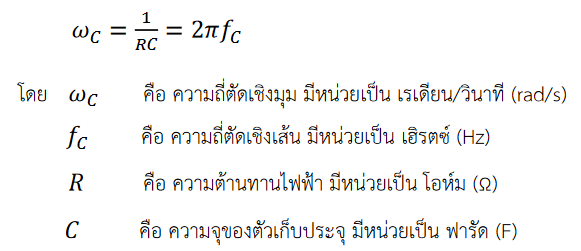

สามารถท่าได้โดยใช้หลักการเดียวกับวงจรกรองความถี่ต่่าผ่าน นั่นคือค่านวณได้โดยใช้สมการที่ดังต่อไปนี้






reff : https://navapadol.files.wordpress.com/2015/09/e0b89ae0b897e0b897e0b8b5e0b988-6.pdf

นายเอ็นจิเนียร์ขอสงวนสิทธิ์รับรองความถูกต้อง โปรดใช้วิจารณญาณในการรับข่าวสารข้อมูล
