16/03/2564 07:04 น. , อ่าน 1,861 ครั้ง
Bookmark and Share
electric motor power loss
โดย : Admin

ค่าความสูญเสียของมอเตอร์ไฟฟ้า electric motor power loss




ดยทั่วไปแล้วมอเตอร์ไฟฟ้าประกอบด้วยชิ้นส่วนหลายชิ้นที่ก่อให้เกิดความสูญเสียได้ ซึ่งสามารถแยกออกได้ดังนี้

......1.ความสูญเสียทองแดง (Copper loss) เป็นค่าความสูญเสียกำลังในชุดขดลวดสเตเตอร์และชุดขดลวดโรเตอร์

......2.ความสูญเสียในแกน (Core loss) หรือความสูญเสียในแกนเหล็กสำหรับมอเตอร์อินดักชั่น เป็นกำลังสูญเสียที่ประกอบด้วยสูญเสียจากกระแสไหลวน (Eddy-current loss) และสูญเสียฮีสเตอริซีส (Hysteresis loss)

......3.ความสูญเสียจากความเสียดทานและลม (Friction and windage loss) จะมาจากความฝืดของลูกปืน ส่วนความสูญเสียจากลมนี้จะรวมถึงกำลังไฟฟ้าที่ถูกใช้ในการระบายอากาศภายในเครื่องจักรกล (Mechanical loss) ความสูญเสียนี้จะคงที่เมื่อมีความเร็วคงที่ เมื่อนำความสูญเสียจากความเสียดทานและลมในข้อนี้ไปรวมกับความสูญเสียในแกนเหล็กในข้อ 2 จะเรียกได้ว่า “ความสูญเสียจากการหมุน” (Rotational loss)

......4.ความสูญเสียปลีกย่อยเนื่องจากโหลด (Stray-load loss) เป็นความสูญเสียที่เพิ่มขึ้นในกำลังสูญเสียฮีสเตอริซีส และกำลังสูญเสียที่เพิ่มขึ้นจากกระแสไหลวน โดยปกติแล้วจะประมาณความสูญเสียในข้อนี้มีค่าประมาณ 1% ของกำลังไฟฟ้าด้านออกของเครื่องจักรกล

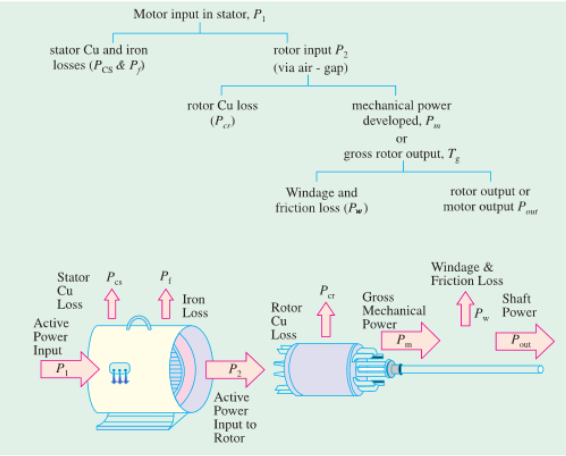

สามารถนำมาเขียนแสดงเป็นภาพการไหลของกำลังจากด้านเข้า (input power กำลังทางไฟฟ้า ,Pe ) และความสูญเสียที่เกิดขึ้นในมอเตอร์ไฟฟ้ากระแสสลับจนได้เป็นกำลังด้านออก (out power กำลังทางกล ,Pm ) นั้นแสดงได้ดังภาพ





ซึ่งสามารถสรุปค่าความสูญเสียเป็นร้อยละที่เกิดขึ้นกับมอเตอร์ และองค์ประกอบที่เป็นสาเหตุที่ก่อให้เกิดความสูญเสียแล้ว พอจะสรุปได้เป็นแนวทางดังตาราง






รายการความสูญเสีย

ขนาดประมาณ

องค์ประกอบที่ทำให้เกิดความสูญเสีย

1.สูญเสียที่สเตเตอร์

35-40%

ขนาดตัวนำของสเตเตอร์

2.สุญเสียที่โรเตอร์

15-25%

ขนาดตัวนำของโรเตอร์

3.สูญเสียในแกน

15-20%

ชนิดและปริมาณวัสดุที่เป็นสารแม่เหล็ก

4.สูญเสียจากเสียดทานและลม

5-10%

พัดลมและแบริ่ง

5.สูญเสียปลีกย่อยจากโหลด

5-10%

การออกแบบจากโรงงาน


การวิเคราะห์และพิจารณาเพื่อที่จะลดความสูญเสียภายในมอเตอร์ลงนั้น ถือได้ว่าเป็นการประหยัดพลังงานได้ทางหนึ่งโดยการออกแบบและการเลือกใช้วัสดุในการผลิตมอเตอร์ที่ดีกว่าเพื่อลดความสูญเสียที่เกิดขึ้นข้างต้น ส่งผลให้มอเตอร์มีค่าประสิทธิภาพสูงขึ้น และสามารถประหยัดพลังงานได้มากกว่า







นายเอ็นจิเนียร์ขอสงวนสิทธิ์รับรองความถูกต้อง โปรดใช้วิจารณญาณในการรับข่าวสารข้อมูล
