มาตรฐานการแบ่งสีสายไฟ
โดย : Admin

มาตรฐานสีของสายไฟตามมาตรฐานเก่าและมาตรฐานใหม่


มาตรฐานการแบ่งสีสายไฟ มอก. 11-2553 ปัจจุบัน ได้มีการระบุสีของแกนสายไฟฟ้า ว่าการแสดงด้วยสีจะต้องไม่เกิน 5 แกน และต้องหลีกเลี่ยงสี ขาว และแดง ซึ่งให้กำหนดรูปแบบสีดังนี้

1. สายแกนเดี่ยว : ไม่ระบุสี
2. สาย 2 แกน : ฟ้า ( N), น้ำตาล (L)
3. สาย 3 แกน : เขียวแถบเหลือง (G), ฟ้า ( N), น้ำตาล (L) หรือ น้ำตาล (L), ดำ (L2), เทา(L3)
4. สาย 4 แกน : เขียวแถบเหลือง (G), น้ำตาล (L) , ดำ (L2), เทา(L3)
5. สาย5 แกน : เขียวแถบเหลือง (G) , ฟ้า ( N), น้ำตาล (L) , ดำ (L2), เทา(L3)


และนอกจากนี้การกำหนด Code สีตามระบบเฟสนั้น จะต้องระบุดังนี้

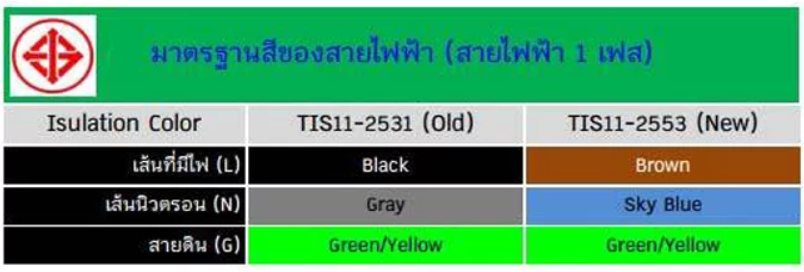

 ระบบ 1 เฟส:

สายเฟส ฉนวนต้องเป็น สีน้ำตาล
สายนิวทรัล ฉนวนต้องเป็น สีฟ้า สายดิน ฉนวนต้องเป็น สีเขียวแถบเหลือง

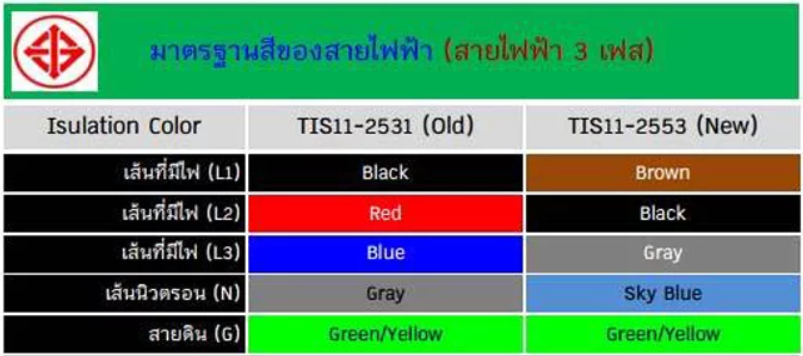

ระบบ 3 เฟส :

สายเฟส A ฉนวนต้องเป็น สีน้ำตาล
สายเฟส B ฉนวนต้องเป็น สีดำ
สายเฟส C ฉนวนต้องเป็น สีเทา
สายนิวทรัล ฉนวนต้องเป็น สีฟ้า
สายดิน ฉนวนต้องเป็น สีเขียวแถบเหลือง











นายเอ็นจิเนียร์ขอสงวนสิทธิ์รับรองความถูกต้อง โปรดใช้วิจารณญาณในการรับข่าวสารข้อมูล
