Timer Operations
|
Operation |
Operand |
ความหมาย |
|
SP |
|
|
Pulse Timer
|
|
SE |
|
|
Extended Pulse Timer
|
|
SR |
|
|
On-Delay Timer
|
|
SS |
|
|
Stored On-Delay Timer
|
|
SF |
|
|
Off-Delay Timer
|
|
R |
|
|
Reset Timer
|
|
ตัวอักษรระบุอุปกรณ์
T |
ตัวเลขระบุตำแหน่ง
0 ถึง 127
|
|
ตารางคำสั่งที่ใช้ในการปฏิบัติการของ
Timer Operations |

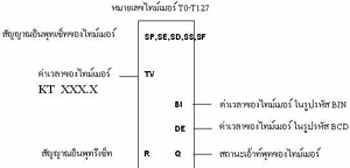

สํญลักษณ์ของไทม์เมอร์
ภายในโปรแกรมเมเบิลคอนโทรลเลอร์
SIMATIC S5
การเซ็ทค่าเวลา
และลักษณะการทำงานของไทม์เมอร์
ในโปรแกรมควบคุมจะใช้ไทม์เมอร์ทำงานในหลายกรณี
ซึ่งมีความจำเป็นอย่างยิ่งที่จะต้องทำการกำหนดค่าเวลาให้กับไทม์เมอร์
นั้น
การกำหนดค่าเวลาของไทม์เมอร์จะมีหลายลักษณะ
ดังนี้

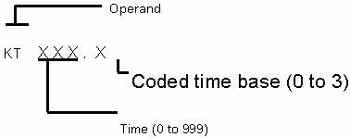

1.
อยู่ในรูปเลขฐาน 10
ซึ่งประกอบด้วย
ค่าของเวลา และ ฐานเวลา
ซึ่งกำหนดผ่าน
โอเปอร์แรนด์ KT เป็นต้น
ตัวเลขหลังจุดทศนิยมนั้นเป็นรหัสที่ใช้บอกหน่วยของเวลา
ของไทม์เมอร์
จะมีค่าตามตารางข้างล่าง
|
Time base |
0 |
1 |
2 |
3 |
|
Factor |
0.01 sec |
0.1
sec |
1
sec |
10
sec |
อย่างไรก็ตามค่าเวลาที่ไทม์เมอร์ทำงานจริง
จะสามารถคำนวณได้จากการนำเอา
เลขหน้าจุดทศนิยมมาคูณกับแฟคเตอร์ของหน่วยเวลาตามเลขรหัสหลังจุดทศนิยม
|
คำสั่ง |
การคูณของแฟคเตอร์ |
ค่าเวลาของไทม์เมอร์ |
|
KT 400.1 |
400
x 0.1 s |
40
s |
|
KT 40.2 |
40
x 1 s |
40
s |
|
KT 4.3 |
4
x 10 s |
40
s |
|
จากตารางจะเห็นว่า
การตั้งเวลาให้มีค่า 40
วินาที
จะมีหลายวิธีซึ่งในแต่ละวิธีจะมีความละเอียดในการนับเวลาแตกต่างกัน
ซึ่งในแบบแรก
จะมีความละเอียดสูงสุด
คือ จะทำการนับครั้งละ 0.1
วินาที
ในขณะที่แบบสุดท้าย
จะทำการนับครั้งละ 10
วินาที
ทำให้มีโอกาสผิดพลาดสูงกว่า
ดังนั้นการกำหนดค่าเวลาของไทม์เมอร์
ควรจะกำหนดให้มีแฟคเตอร์
หน่วยของเวลา
ละเอียดที่สุดเท่าที่จะเป็นไปได้
2.
อยู่ในรูปของไบนารี่ 16
บิท ซึ่งประกอบด้วย
ค่าของเวลา ( Time value ) และ
ฐานเวลา ( Time base )
ซึ่งกำหนดผ่าน
โอเปอร์แรนด์ DW , IW , QW , FW
เป็นต้น
ส่วนประกอบในการกำหนดค่าเวลาของไทม์เมอร์
|
Time base |
00 |
01 |
10 |
11 |
|
Factor |
0.01 sec |
0.1
sec |
1
sec |
10 sec |
รูปแบบการกำหนดค่าเวลาของไทม์เมอร์
ในไทม์เมอร์โอเปอร์แรนด์
หนึ่งเวิร์ด ประกอบด้วย
16 บิท ซึ่งประกอบด้วย
ฐานเวลา ( Time base ) และ
ค่าของเวลา ( Time value )
รายละเอียดของบิทในไทม์เมอร์
โอเปอร์แรนด์
หนึ่งเวิร์ด มีดังนี้
บิทที่
0 ถึง บิทที่ 11 ค่าเวลา ( Time
value )
จะใช้ในการกำหนดค่าเวลาในรูปแบบไบนารี่
( ได้มาจากการแปลงรหัส BCD
ตั้งแต่ 000 ถึง 999 )
เมื่อถูกกำหนดให้เริ่มต้นทำงานจะนับเวลาถอยหลังจนมีค่าถึง
000
บิทที่ 12 และ
บิทที่ 13 ฐานเวลา ( Time base ) บิทนี้จะใช้ในการกำหนดฐานเวลาในรูปของรหัสไบนารี่
บิทที่ 14 และ
บิทที่ 15 สำรองไว้
ไม่ได้ใช้งาน
การกำหนดค่าคงที่ของไทม์เมอร์
ในลักษณะนี้แสดงดังตัวอย่างข้างล่าง
ซึ่งต้องการกำหนดค่าเวลาคงที่
40 วินาที
และเก็บค่าเวลาคงที่ของไทม์เมอร์ไว้ที่
DB2 ใน DW0 , DW2 และ DW4
เพื่อนำไปใช้กำหนดให้ไทม์เมอร์ภายหลัง
DB 2
DW 0 KM 0011000000000100
DW 2 KM
0110000001000000
DW4 KM
1101010000000000
BE
|
